Le râteau « S. P. » est un râteau à cheval à décharge automatique construit par Puzenat à Bourbon-Lancy (Saône-et-Loire). Il figure au catalogue général de 1912-1913, entre le râteau « Prairial » et le râteau « Lion-Moderne », sous l'intitulé « Râteaux S. P. modèle fort et modèle léger à contrepoids et pédalette » — c'est la combinaison d'un contrepoids et d'une pédalette qui le distingue dans la gamme (Puzenat, 1912).
Le constructeur le présente comme « les mieux construits du genre » et met en avant un « ajustage et fini hors pair » (Puzenat, 1912) — arguments commerciaux, cités comme tels. Toutes les données de la présente fiche sont des données de catalogue, annoncées par le constructeur et non vérifiées sur des exemplaires conservés. L'instrument ne figure plus au catalogue de 1921-1922.
Description
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

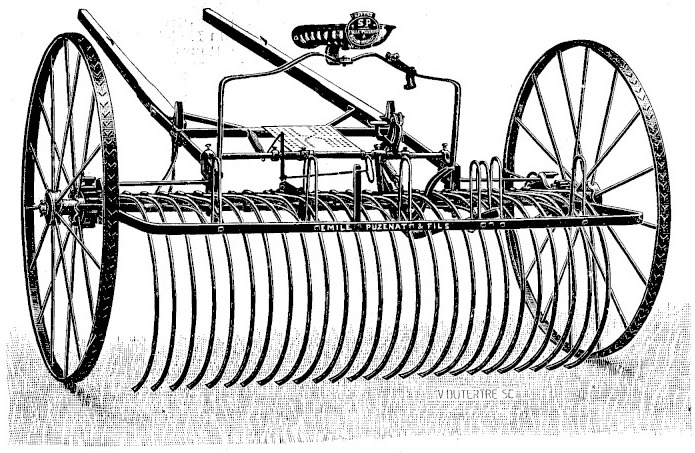

Le bâti porte une rangée de dents en acier fixées par des menottes sur une barre transversale, entre deux roues porteuses en acier « renforcées, à 16 rais croisés à larges contre-buttées, bandages striés », dont les moyeux allongés sont donnés pour empêcher le ballottage. Les roues mesurent 1,40 m au modèle fort et 1,38 m au modèle léger ; le modèle fort pouvait aussi être livré avec des roues de 1,50 m. Le poste de conduite se réduit à un siège à ressort (Puzenat, 1912).
La commande combine un contrepoids et une pédalette : c'est ce couple d'organes qui donne son nom à la série, l'accrochage et le mouvement de décharge étant annoncés « complètement automatiques ». La nomenclature des rechanges, commune au « Prairial », détaille l'ensemble : chape, pédale et manivelle-pédale, arc à came, régulateur de ressort, support, verrou et galet de verrou, bielle d'enclanchement, bouton-pédale, arbre automatique et ses emboîtements, ressort amortisseur complet, tirette et son support, rabat-foin, marchepied (Puzenat, 1912).
La masse de l'instrument n'est pas publiée, non plus que l'effort de traction. La traction est exclusivement animale : un cheval en limonières, ou attelage au timon.
Modèles et dimensions
Le « S. P. » existe en modèle fort et en modèle léger, avec trois séries d'espacement des dents couvrant de 20 à 34 dents. Le catalogue ne lui consacre pas de tableau propre : il renvoie au tableau de la page 6, commun aux râteaux « Lion-Supérieur », « Lion-Moderne » et « S. P. », dont il partage donc la gamme. L'instrument est livré avec timon ou limonières ; se commandent en supplément le modèle extra-fort, les roues de 1,50 m du modèle fort, le timon et les limonières ensemble, et le nouvel amortisseur rationnel à énergie réglable. Le modèle léger ne se fait qu'avec roues de 1,38 m (Puzenat, 1912).
| Série | Dents | Largeur de travail entre roues |
|---|---|---|
| Courante, dents espacées de 65 mm | 20 | 1,80 m |
| Courante, dents espacées de 65 mm | 22 | 1,95 m |
| Courante, dents espacées de 65 mm | 24 | 2,10 m |
| Courante, dents espacées de 65 mm | 26 | 2,25 m |
| Courante, dents espacées de 65 mm | 28 | 2,40 m |
| Courante, dents espacées de 65 mm | 30 | 2,55 m |
| Courante, dents espacées de 65 mm | 32 | 2,70 m |
| Dents serrées, espacées de 45 mm | 20 | 1,47 m |
| Dents serrées, espacées de 45 mm | 22 | 1,58 m |
| Dents serrées, espacées de 45 mm | 24 | 1,69 m |
| Dents serrées, espacées de 45 mm | 26 | 1,80 m |
| Dents serrées, espacées de 45 mm | 28 | 1,91 m |
| Dents serrées, espacées de 45 mm | 30 | 2,02 m |
| Dents serrées, espacées de 45 mm | 32 | 2,15 m |
| Dents serrées, espacées de 45 mm | 34 | 2,25 m |
| Dents demi-serrées, espacées de 60 mm | 20 | 1,65 m |
| Dents demi-serrées, espacées de 60 mm | 22 | 1,80 m |
| Dents demi-serrées, espacées de 60 mm | 24 | 1,95 m |
| Dents demi-serrées, espacées de 60 mm | 26 | 2,10 m |
| Dents demi-serrées, espacées de 60 mm | 28 | 2,25 m |
| Dents demi-serrées, espacées de 60 mm | 30 | 2,40 m |
| Dents demi-serrées, espacées de 60 mm | 32 | 2,55 m |
| Dents demi-serrées, espacées de 60 mm | 34 | 2,70 m |
Conditions d'emploi
L'instrument est conçu pour un cheval en limonières ; le catalogue ne publie ni force de traction ni gabarit d'animal, et ne décrit pas la conduite du « S. P. » — la notice de fonctionnement du catalogue de 1912-1913 porte sur le « Lion-Supérieur », dont la commande au pied diffère.
La barre flexible à ressorts, accessoire destiné à grossir les andains et à râteler les fourrages fraîchement coupés, ne s'adapte pas au « S. P. » : le catalogue de 1912-1913 la réserve aux râteaux « Lion-Supérieur », « Lion-Moderne » et « Tigre », et précise qu'elle « ne peut pas se mettre » aux « Monopole », « Prairial » et « S. P. ». Le tableau de la page 6 propose pourtant la barre flexible en supplément sans distinguer les trois marques qu'il couvre : la contradiction est dans la source et n'est pas levée par elle (Puzenat, 1912).
Organes et nomenclature
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

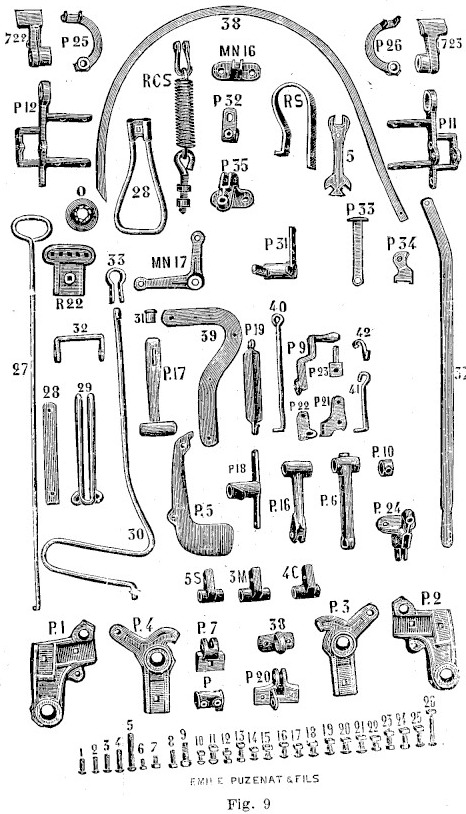

Le catalogue de 1912-1913 publie, avec une planche des pièces (figure 9), la nomenclature complète des rechanges du « S. P. », commune au « Prairial » et descendue jusqu'au boulon : la disponibilité des pièces faisait partie de l'argumentaire de la maison. Elle est reproduite ci-dessous ; les commandes devaient rappeler la désignation et le numéro portés au catalogue, et le tarif qui l'accompagne n'est pas repris ici (Puzenat, 1912).
Nomenclature des pièces de rechange des râteaux « S. P. » et « Prairial »
| N° | Désignation |
|---|---|
| Pièces communes aux deux marques | |
| MN1 | Chape de pédale |
| MN2 | Pédale |
| MN3 | Manivelle-pédale du ressort |
| MN4 | Arc à came en fonte ou acier |
| MN5 | Régulateur du ressort |
| MN8 | Support de verrou |
| MN9 | Porte-manivelle |
| MN12 | Chape du ressort amortisseur |
| MN15 | Piton de l'arbre automatique |
| MN16 | Chape de bascule d'embrayage |
| MN17 | Équerre de bascule d'enclanchement |
| MN18 | Emboîtement à patte de l'arbre automatique |
| MN19 | Emboîtement simple de l'arbre automatique |
| MN20 | Équerre à douille et à chape de l'automatique |
| MN21 | Bielle d'enclanchement |
| MN22 | Bouton-pédale |
| MN30 | Verrou |
| MO | Doigt à douille |
| LO | Rondelle à vis de pression |
| SM | Siège en fonte |
| RS | Ressort du siège |
| RV | Ressort du verrou |
| R22 | Embout de limonières à 5 trous |
| 25 G | Embout de limonières à 8 trous, côté gauche |
| 26 D | Embout de limonières à 8 trous, côté droit |
| 1 à 17 | Série de boulons et vis de pression, l'un |
| 5 | Clé |
| 6 | Galet du verrou |
| 7 | Chapeau du bout des moyeux |
| 18 | Repose-pieds, tôle striée |
| 19 | Manivelle |
| 20 | Support de tirette |
| 21 | Tirette |
| 23 | Ressort amortisseur complet |
| 25 | Rabat-foin |
| 26 | Chape de rabat-foin |
| 28 | Marchepied complet |
| 29 | Support de marche-pied |
| 101 | Calotte |
| 569 | Rondelle à culot pour les crochets |
| P5 HR | Crochet d'attelage, côté droit |
| P5 12 L | Crochet d'attelage, côté gauche |
| — | Une paire de limonières, le bois seul |
| — | Une paire de limonières, complète avec les ferrures |
| Pièces propres au modèle fort | |
| MN6 | Emboîtement, côté droit |
| MN7 | Emboîtement, côté gauche |
| MN10 | Support de cadre des rabat-foin |
| MN11 | Piton à patte tenant le cadre et l'essieu |
| MN13 | Buttée à patte de déclanchement et arrêt des dents |
| MN14 | Support de la tôle striée |
| MN31 | Menotte, côté gauche |
| MN32 | Menotte, côté droit |
| MN35 | Support des bras, côté gauche |
| MN36 | Support des bras, côté droit |
| 3 | Menotte, écartement ordinaire |
| 5 | Menotte de milieu, dents serrées |
| 6 | Menotte de milieu, dents demi-serrées |
| DM | Dent |
| MO1 | Moyeu de roue seul |
| — | Roue complète à 16 rais, 1,40 m |
| — | Roue complète à 16 rais, 1,50 m |
| Pièces propres au modèle léger | |
| MN33 | Menotte, côté gauche |
| MN34 | Menotte, côté droit |
| MN43 | Buttée à patte de déclanchement et arrêt des dents |
| MN44 | Support de la tôle striée |
| A | Menotte ordinaire de milieu |
| C | Menotte de milieu, dents serrées |
| 7 | Menotte de milieu, dents demi-serrées |
| DM | Dent |
| — | Roue complète à 16 rais, 1,38 m |
Histoire technique
Le « S. P. » est l'une des cinq marques de râteaux à cheval du catalogue général n° 19 de 1912-1913, aux côtés du « Lion-Supérieur », du « Monopole », du « Prairial » et du « Lion-Moderne ». Comme elles, il peut être commandé en modèle extra-fort, série renforcée créée en 1912 pour les récoltes très denses (Puzenat, 1912).
Le catalogue de 1921-1922 ne le mentionne plus : la gamme de râteaux à cheval y compte cinq marques — « Lion-Supérieur », « Monopole », « Prairial », « Lion-Moderne » et le nouveau « Phénix » — d'où le « S. P. » a disparu (Puzenat, 1921). Les documents consultés ne disent pas quand ni pourquoi sa fabrication a cessé.
Limites
Tout ce qui précède provient de la documentation du constructeur. Aucune source indépendante décrivant un « S. P. » conservé ou en service n'a été identifiée ; masse, effort de traction et gabarit d'animal restent non publiés, et le catalogue ne décrit ni la conduite de l'instrument ni le fonctionnement de sa pédalette.
La page qui lui est consacrée est en outre la plus brève des cinq marques de râteaux à cheval de 1912-1913 : une gravure, une planche de pièces, et deux renvois — l'un au tableau de la page 6, l'autre à la nomenclature des rechanges qu'il partage avec le « Prairial ». La signification des initiales S. P. n'est expliquée nulle part dans le document.
