Le râteau « Prairial » est un râteau à cheval à décharge automatique construit par Puzenat à Bourbon-Lancy (Saône-et-Loire). Le catalogue général de 1912-1913 le présente comme une « création 1912 », aux côtés du râteau « Monopole » avec lequel il partage son tableau ; il figure encore au catalogue de 1921-1922. Son organe distinctif est un contrepoids associé à un bouton-pédale, qui rend l'accrochage et le mouvement de décharge « complètement automatiques » (Puzenat, 1912 ; Puzenat, 1921).
Le constructeur en fait un argument d'exécution plutôt que de mécanisme : « ajustage et fini hors pair », « solidité supérieure garantie », « grand succès » (Puzenat, 1912) — arguments commerciaux, cités comme tels. Toutes les données de la présente fiche sont des données de catalogue, annoncées par le constructeur et non vérifiées sur des exemplaires conservés.
Description

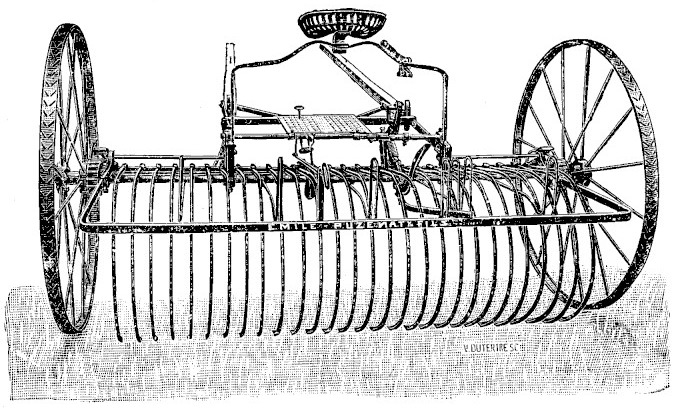

Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source
Le bâti porte une rangée de dents en acier fixées par des menottes sur une barre transversale, entre deux roues porteuses en acier annoncées comme renforcées : seize rais croisés, large contre-buttée, bandage strié, et moyeu allongé donné pour empêcher le ballottage en marche. Les roues mesurent 1,40 m au modèle fort et 1,38 m au modèle léger ; en 1912, le modèle fort pouvait aussi recevoir des roues de 1,50 m (Puzenat, 1912 ; Puzenat, 1921).
La commande se compose d'un contrepoids et d'un bouton-pédale, dispositif que le « Prairial » partage avec le « Monopole » et dont le catalogue tire son nom de série. Le poste de conduite comprend un siège à ressort et un repose-pieds large en tôle striée. La nomenclature des rechanges, commune au râteau « S. P. », énumère les organes de l'ensemble : chape et manivelle de pédale, arc à came, régulateur de ressort, support et galet de verrou, bielle d'enclanchement, ressort amortisseur complet, rabat-foin et sa chape, repose-pieds en tôle striée, marchepied (Puzenat, 1912).
La masse de l'instrument n'est publiée dans aucun des deux catalogues consultés, non plus que l'effort de traction. La traction est exclusivement animale : un cheval en limonières, ou attelage au timon.
Modèles et dimensions
Le « Prairial » existe en modèle fort et en modèle léger, déclinés en séries selon l'espacement des dents, chaque série étant proposée en plusieurs largeurs. En 1912-1913, trois séries couvrent de 20 à 34 dents, dans le tableau commun au « Monopole ». L'instrument est livré avec timon ou limonières ; la fourniture des deux ensemble, le modèle extra-fort et les roues de 1,50 m du modèle fort se commandent en supplément. Le modèle léger ne se fait qu'avec roues de 1,38 m (Puzenat, 1912).
| Série | Dents | Largeur de travail entre roues |
|---|---|---|
| Courante, dents espacées de 65 mm | 20 | 1,80 m |
| Courante, dents espacées de 65 mm | 22 | 1,95 m |
| Courante, dents espacées de 65 mm | 24 | 2,10 m |
| Courante, dents espacées de 65 mm | 26 | 2,25 m |
| Courante, dents espacées de 65 mm | 28 | 2,40 m |
| Courante, dents espacées de 65 mm | 30 | 2,55 m |
| Courante, dents espacées de 65 mm | 32 | 2,70 m |
| Dents serrées, espacées de 45 mm | 20 | 1,47 m |
| Dents serrées, espacées de 45 mm | 22 | 1,58 m |
| Dents serrées, espacées de 45 mm | 24 | 1,69 m |
| Dents serrées, espacées de 45 mm | 26 | 1,80 m |
| Dents serrées, espacées de 45 mm | 28 | 1,91 m |
| Dents serrées, espacées de 45 mm | 30 | 2,02 m |
| Dents serrées, espacées de 45 mm | 32 | 2,15 m |
| Dents serrées, espacées de 45 mm | 34 | 2,25 m |
| Dents demi-serrées, espacées de 60 mm | 20 | 1,65 m |
| Dents demi-serrées, espacées de 60 mm | 22 | 1,80 m |
| Dents demi-serrées, espacées de 60 mm | 24 | 1,95 m |
| Dents demi-serrées, espacées de 60 mm | 26 | 2,10 m |
| Dents demi-serrées, espacées de 60 mm | 28 | 2,25 m |
| Dents demi-serrées, espacées de 60 mm | 30 | 2,40 m |
| Dents demi-serrées, espacées de 60 mm | 32 | 2,55 m |
| Dents demi-serrées, espacées de 60 mm | 34 | 2,70 m |
En 1921-1922, la gamme est resserrée : les séries demi-serrée et serrée disparaissent presque entièrement — il ne subsiste de cette dernière qu'une seule largeur, à 32 dents — et la série courante s'arrête à 30 dents. L'instrument s'entend toujours avec timon ou limonières ; le timon et les limonières ensemble, ou des limonières se transformant en timon, se commandent en supplément. Sauf ordre contraire, les râteaux sont livrés avec limonières pour un cheval (Puzenat, 1921).
| Série | Dents | Largeur de travail entre roues | Modèles disponibles |
|---|---|---|---|
| Courante, dents espacées de 65 mm | 20 | 1,80 m | fort |
| Courante, dents espacées de 65 mm | 22 | 1,95 m | fort |
| Courante, dents espacées de 65 mm | 24 | 2,10 m | fort et léger |
| Courante, dents espacées de 65 mm | 26 | 2,25 m | fort et léger |
| Courante, dents espacées de 65 mm | 28 | 2,40 m | fort et léger |
| Courante, dents espacées de 65 mm | 30 | 2,55 m | fort |
| Dents serrées, espacées de 45 mm | 32 | 2,15 m | fort et léger |
Conditions d'emploi
L'instrument est conçu pour un cheval en limonières ; le catalogue ne publie ni force de traction ni gabarit d'animal. Le choix de la série d'espacement des dents commande l'emploi : à nombre de dents égal, la série serrée travaille sur une largeur plus faible, ce qui oriente vers les fourrages fins, tandis que la série courante privilégie le débit.
Une restriction d'équipement est à connaître : la barre flexible à ressorts, accessoire destiné à grossir les andains et à râteler les fourrages fraîchement coupés, ne s'adapte pas au « Prairial ». Le catalogue de 1912-1913 l'écrit sans ambiguïté — elle se monte sur les râteaux « Lion-Supérieur », « Lion-Moderne » et « Tigre », mais « ne peut pas se mettre » aux « Monopole », « Prairial » et « S. P. » — et celui de 1921-1922 reprend l'exclusion, cette fois aux dépens des « Monopole », « Prairial » et « Phénix » (Puzenat, 1912 ; Puzenat, 1921).
Organes et nomenclature
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source
Le catalogue de 1912-1913 ne publie pas de planche propre au « Prairial » : il renvoie au diagramme du râteau « S. P. » (figure 9, page 12), dont la nomenclature est commune aux deux marques. Elle est reproduite ci-dessous ; elle se termine par les pièces propres à chacune des deux marques, et le tarif qui l'accompagne n'est pas repris ici. Les commandes devaient rappeler la désignation et le numéro portés au catalogue (Puzenat, 1912).
Nomenclature des pièces de rechange des râteaux « S. P. » et « Prairial »
| N° | Désignation |
|---|---|
| Pièces communes aux deux marques | |
| MN1 | Chape de pédale |
| MN2 | Pédale |
| MN3 | Manivelle-pédale du ressort |
| MN4 | Arc à came en fonte ou acier |
| MN5 | Régulateur du ressort |
| MN8 | Support de verrou |
| MN9 | Porte-manivelle |
| MN12 | Chape du ressort amortisseur |
| MN15 | Piton de l'arbre automatique |
| MN16 | Chape de bascule d'embrayage |
| MN17 | Équerre de bascule d'enclanchement |
| MN18 | Emboîtement à patte de l'arbre automatique |
| MN19 | Emboîtement simple de l'arbre automatique |
| MN20 | Équerre à douille et à chape de l'automatique |
| MN21 | Bielle d'enclanchement |
| MN22 | Bouton-pédale |
| MN30 | Verrou |
| MO | Doigt à douille |
| LO | Rondelle à vis de pression |
| SM | Siège en fonte |
| RS | Ressort du siège |
| RV | Ressort du verrou |
| R22 | Embout de limonières à 5 trous |
| 25 G | Embout de limonières à 8 trous, côté gauche |
| 26 D | Embout de limonières à 8 trous, côté droit |
| 1 à 17 | Série de boulons et vis de pression, l'un |
| 5 | Clé |
| 6 | Galet du verrou |
| 7 | Chapeau du bout des moyeux |
| 18 | Repose-pieds, tôle striée |
| 19 | Manivelle |
| 20 | Support de tirette |
| 21 | Tirette |
| 23 | Ressort amortisseur complet |
| 25 | Rabat-foin |
| 26 | Chape de rabat-foin |
| 28 | Marchepied complet |
| 29 | Support de marche-pied |
| 101 | Calotte |
| 569 | Rondelle à culot pour les crochets |
| P5 HR | Crochet d'attelage, côté droit |
| P5 12 L | Crochet d'attelage, côté gauche |
| — | Une paire de limonières, le bois seul |
| — | Une paire de limonières, complète avec les ferrures |
| Pièces propres au modèle fort | |
| MN6 | Emboîtement, côté droit |
| MN7 | Emboîtement, côté gauche |
| MN10 | Support de cadre des rabat-foin |
| MN11 | Piton à patte tenant le cadre et l'essieu |
| MN13 | Buttée à patte de déclanchement et arrêt des dents |
| MN14 | Support de la tôle striée |
| MN31 | Menotte, côté gauche |
| MN32 | Menotte, côté droit |
| MN35 | Support des bras, côté gauche |
| MN36 | Support des bras, côté droit |
| 3 | Menotte, écartement ordinaire |
| 5 | Menotte de milieu, dents serrées |
| 6 | Menotte de milieu, dents demi-serrées |
| DM | Dent |
| MO1 | Moyeu de roue seul |
| — | Roue complète à 16 rais, 1,40 m |
| — | Roue complète à 16 rais, 1,50 m |
| Pièces propres au modèle léger | |
| MN33 | Menotte, côté gauche |
| MN34 | Menotte, côté droit |
| MN43 | Buttée à patte de déclanchement et arrêt des dents |
| MN44 | Support de la tôle striée |
| A | Menotte ordinaire de milieu |
| C | Menotte de milieu, dents serrées |
| 7 | Menotte de milieu, dents demi-serrées |
| DM | Dent |
| — | Roue complète à 16 rais, 1,38 m |
Histoire technique
Le « Prairial » apparaît comme « nouveau râteau » au catalogue général n° 19 de 1912-1913, la même année que le « Monopole » : la maison renouvelle alors le haut de sa gamme de fenaison. Comme les quatre autres marques du catalogue — « Lion-Supérieur », « Monopole », « S. P. » et « Lion-Moderne » — il peut être commandé en modèle extra-fort, série renforcée créée en 1912 pour les récoltes très denses, proposée en supplément (Puzenat, 1912).
Dix ans plus tard, l'instrument est toujours au catalogue, sous la marque « C. Puzenat » adoptée après la mort du fondateur : mêmes organes, même argumentaire, mais gamme réduite à la seule série courante, augmentée d'une largeur à dents serrées (Puzenat, 1921). Les catalogues consultés ne permettent pas de dater la fin de sa production.
Limites
Tout ce qui précède provient de la documentation du constructeur, qui prévient elle-même que « les débits, poids et dimensions ne sont donnés qu'approximativement » et que les gravures ne sont pas toujours la reproduction exacte des machines construites (Puzenat, 1921). Aucune source indépendante décrivant un « Prairial » conservé ou en service n'a été identifiée.
Les deux catalogues sont par ailleurs muets sur plusieurs descripteurs : masse à vide, effort de traction, gabarit d'animal et détail des réglages restent non publiés. Le catalogue de 1912-1913 ne consacre au « Prairial » qu'une page d'annonce, sans notice de conduite propre ; la description du fonctionnement de son contrepoids et de son bouton-pédale n'y figure pas.
Voir aussi
Sources
- Émile Puzenat & Fils, Catalogue général de la manufacture centrale de machines et instruments agricoles. Usines Saint-Denis. Bourbon-Lancy (Saône-&-Loire). N° 19, Nancy, Berger-Levrault, [1912], p. 5, 10 à 12, cote CNAM-BIB B 15177, numérisé par le Cnum. Consulté le 18 août 2026.
- C. Puzenat, Extrait du catalogue général 1921-1922, N° 21, Bourbon-Lancy, [1921], p. 5 et 7, numérisation (2014) diffusée par le site tracteurs-someca.fr, http://www.tracteurs-someca.fr/ (site servi en HTTP seulement, non lié ici). Consultée le 18 août 2026.
