Extirpateur - PUZENAT - Universel

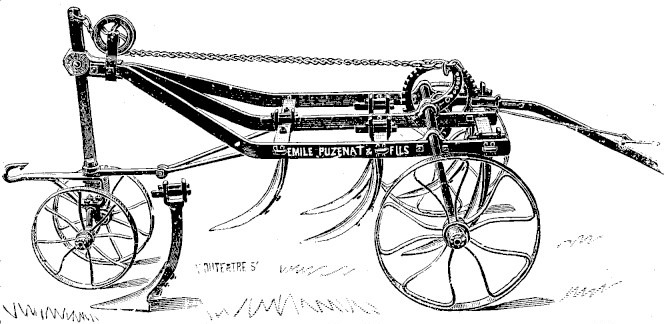

L'extirpateur « Universel » est un extirpateur-scarificateur attelé à terrage et relevage parallèles et instantanés, construit par Puzenat à Bourbon-Lancy (Saône-et-Loire). Un bâti d'acier porté par deux roues reçoit, sur des traverses transversales, des porte-lames clavetés que l'on déplace, remplace ou multiplie à volonté : le même châssis sert d'extirpateur, de scarificateur, de déchaumeur, de régénérateur de prairies ou de cultivateur à dents flexibles. Il figure au catalogue général de 1912-1913 et à celui de 1921-1922 (Puzenat, 1912 ; Puzenat, 1921).

Le constructeur en fait « une des plus grandes spécialités de la Maison » et lui prête une « solidité à toute épreuve » (Puzenat, 1912) — arguments commerciaux, cités comme tels. Toutes les données de la présente fiche sont des données de catalogue, annoncées par le constructeur et non vérifiées sur des exemplaires conservés.

Description

Les barres longitudinales du bâti sont établies sur champ ; les barres transversales, en acier dur, les croisent à intervalles réguliers et sont assemblées par mortaises et tenons rectangulaires, retenus non par des boulons mais par des goupilles doubles. Les porte-lames sont renforcés à l'encolure et terminés par une chape à clavette qui enveloppe complètement la traverse d'acier sur laquelle ils se fixent : le catalogue oppose cette solution au perçage à chaud de grands trous dans la traverse, qui affaiblissait les bâtis antérieurs (Puzenat, 1912).

Le clavetage commande toute l'économie de l'instrument. Un coup de marteau-clé suffit à déplacer un porte-lame le long de la traverse, à le retirer ou à en ajouter ; l'utilisateur change ainsi le nombre, l'espacement et la forme des lames, et réduit au besoin la largeur de travail en ne montant qu'une partie des porte-lames. Les traverses existent en deux largeurs, 45 mm pour les petits modèles et 55 mm pour les gros : toute commande de pièce doit préciser laquelle. La masse à vide varie de 130 à 365 kg selon la largeur et le mode de relevage (tableaux ci-dessous) ; l'effort de traction n'est pas publié, le catalogue ne donnant que le nombre d'animaux.

Appareils de relevage

Trois modes de relevage, brevetés S. G. D. G., sont proposés. Tous relèvent l'instrument parallèlement au sol, l'avant et l'arrière ensemble, et tous servent aussi à régler le terrage en cours de travail.

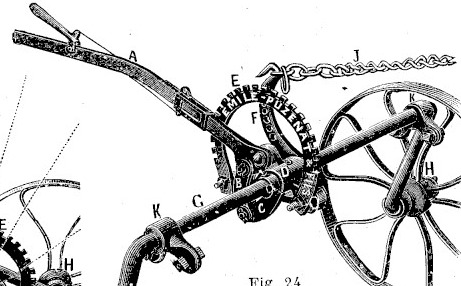

• Un seul levier — figure 24 en 1912, figure 16 en 1921. Levier léger à force multiple, adopté pour les largeurs de 0,70 à 1,10 m.

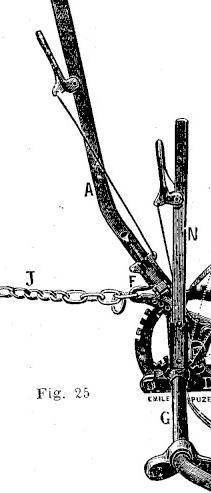

• Deux leviers — figure 25 en 1912, figure 17 en 1921. Le plus petit est un levier d'inclinaison : il n'élève ou n'abaisse qu'une roue par rapport à l'autre, pour faire obliquer l'instrument à droite ou à gauche ; les terrages et relevages restent l'affaire du grand levier. Ce mode vise les terrains accidentés ou cultivés en billons — de 0,70 à 1,10 m en 1912, de 0,90 à 1,10 m en 1921.

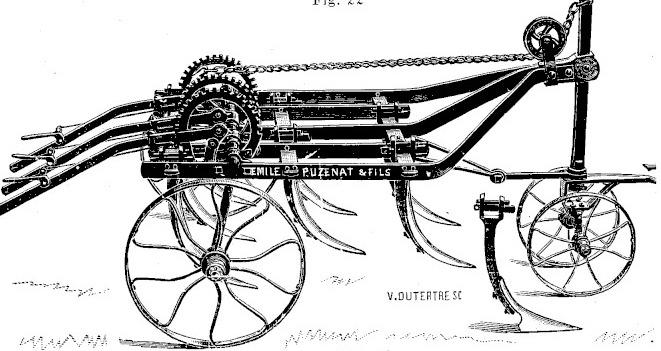

• Trois leviers — figure 23 en 1912, figure 14 en 1921. Celui du milieu manœuvre l'avant, ceux des côtés chacune des roues arrière indépendamment : on compense une dénivellation ou on fait piquer l'avant sans arrêter l'attelage. Chaque levier n'agissant que sur le tiers de l'instrument, la manœuvre se fait en marche. Ce mode est réservé aux grandes largeurs — à partir de 1,10 m en 1912, à partir de 1 m en 1921 (Puzenat, 1912 ; Puzenat, 1921).

Transformations

Le catalogue décrit cinq montages obtenus sur le même bâti par changement des lames et des porte-lames. Les correspondances données ci-dessous sont celles de 1912 ; celles de 1921 en diffèrent sur quelques points, signalés.

Scarificateur

On remplace les lames par un plus grand nombre de lames moins larges — généralement quatre de plus. En 1912, il faut demander neuf lames à double pointe de 6 à 7 cm et quatre porte-lames n° 17 pour un instrument de 0,80 m, mêmes quantités jusqu'à 1,30 m, onze lames pour 1,40 m. En 1921, la règle est donnée par largeur : lames de 6 cm de 0,70 à 1 m, de 7 cm de 1,10 à 1,40 m. Le travail visé est le sarclage des luzernes, le recoupage des labours, l'enterrage des blés et des avoines, et la préparation des terres que l'on veut niveler et mettre en pré.

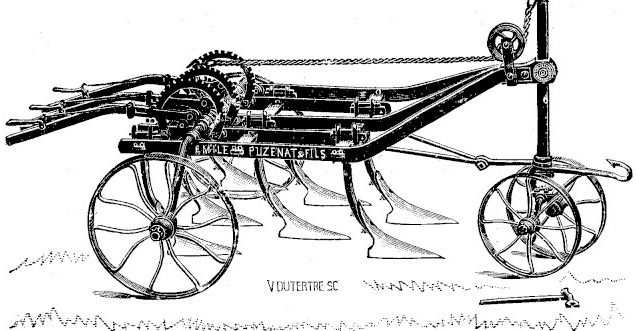

Déchaumeur

On substitue aux lames à double pointe des lames triangulaires (figure 26 en 1912, figure 18 en 1921). Les lames de 0,16 m de large sont réservées aux petits modèles : cinq pour 0,70 m et 0,80 m, sept pour 0,90 m selon le catalogue de 1921, qui ajoute cinq lames de 0,20 ou 0,24 m pour 1,10 m et sept pour 1,20 m, 1,30 m et 1,40 m. Le catalogue de 1912 donnait cinq lames de 0,16 m pour 0,70 m et 0,80 m, sept pour 0,90 m et 1 m, cinq lames de la grande série pour 1,10 m et sept pour les largeurs supérieures.

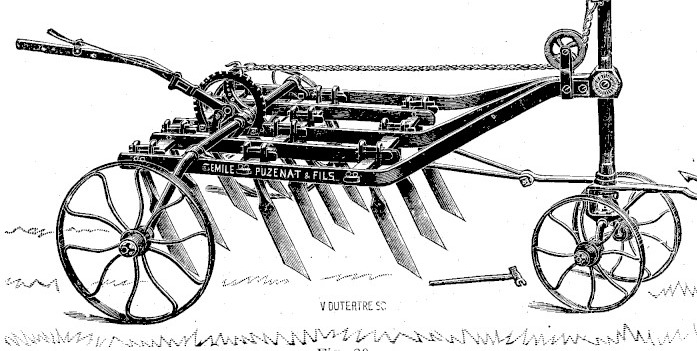

Régénérateur de prairies

Le montage en régénérateur substitue aux lames et porte-lames des lames tranchantes n° 19 (figure 29 en 1912, figure 19 en 1921). L'instrument travaille alors à 6 à 10 cm de profondeur : le catalogue annonce que les vieilles racines, la mousse et les mauvaises herbes y sont coupées et détruites, et que l'aération obtenue permet d'épandre ensuite les engrais, pour lesquels il recommande la herse « Couleuvre » n° 2. La production « est certainement doublée la première année » (Puzenat, 1912) — affirmation du constructeur, sans mesure à l'appui. Le nombre de lames tranchantes est le même dans les deux catalogues.

Régénérateur de prairies « Universel » — nombre de lames et masse, catalogue 1912-1913

Largeur de travail	Lames tranchantes	Masse approximative
0,90 m	7	183 kg
1 m	9	210 kg
1,10 m	11	248 kg
1,20 m	13	280 kg
1,30 m	15	292 kg

Le catalogue de 1921 étend la série aux largeurs de 0,70 à 0,90 m (7 lames) et à 1,40 m (15 lames), sans publier de masse propre. Un instrument de même fonction, mais à dents flexibles et sur avant-train, est vendu à part sous le nom de régénérateur « Grip ».

Herse énergique et cultivateur

Pour obtenir un scarificateur-herse, on monte le même nombre de dents que pour le régénérateur, en forme courbe (n° 16) ou droite (n° 18). Le montage en cultivateur à dents flexibles fait l'objet d'un tableau distinct au catalogue et d'un article séparé. Cette transformation-là disparaît des instructions de 1921, qui renvoient simplement à la page du cultivateur.

Modèle à contre-butées

Pour les terrains « très forts de défriche ou rocheux », le constructeur propose une variante à contre-butées, qu'il désigne comme « incassable » (figure 27 en 1912, figure 20 en 1921). La disposition alourdit l'instrument de 25 à 50 kg selon le catalogue de 1912 ; celui de 1921 publie la masse d'un jeu de contre-butées pour chaque numéro (dernière colonne du tableau de 1921). La même disposition équipe l'extirpateur « Jupiter », dont la notice de 1921 renvoie à cette figure.

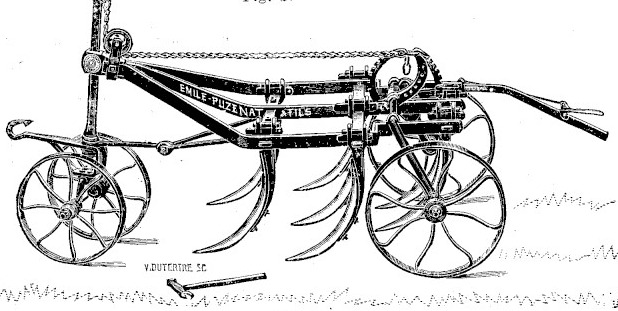

Extirpateur-vigneron

L'extirpateur-vigneron (figure 28 en 1912, figure 22 en 1921) ne diffère du modèle de culture que par la voie : ses roues suivent les traces des dents d'extrémité et ne débordent pas sur la largeur du travail, ce qui permet d'approcher les ceps sans les endommager. Le catalogue le donne utilisable dans les vignes à partir de 1,20 m d'écartement des rangs, et le recommande aussi en culture ordinaire dans les terres plantées d'arbres.

Il se fait à un seul levier sur toutes les largeurs, ou à trois leviers à partir de 1,10 m en 1912 et de 1,20 m en 1921. Les poids sont ceux du modèle de culture. Deux mancherons, destinés à faciliter la conduite, se commandent en supplément dans les deux millésimes. Monté avec des dents flexibles au lieu de dents rigides, le même châssis devient le cultivateur-vigneron « Universel ».

Montages à vis et à têtière

Le catalogue de 1912 publie deux montages d'avant-train particuliers, réalisables « sur demande » dans toutes les largeurs (Puzenat, 1912).

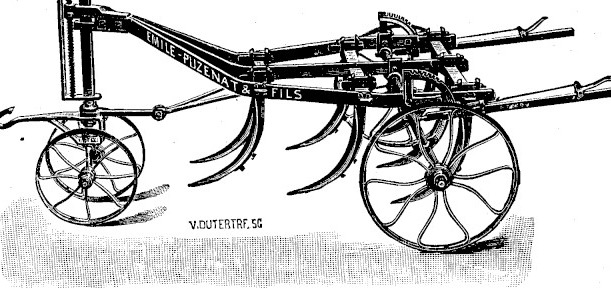

• Extirpateur à une vis à l'avant et deux leviers à l'arrière (figure 31) : 7 lames de 0,09 m sur trois rangs, largeur 1,20 m, 230 kg ; sur quatre rangs, 245 kg. Ces modèles se montent en scarificateurs avec 9 lames de 0,07 m ou 11 lames de 0,05 m.

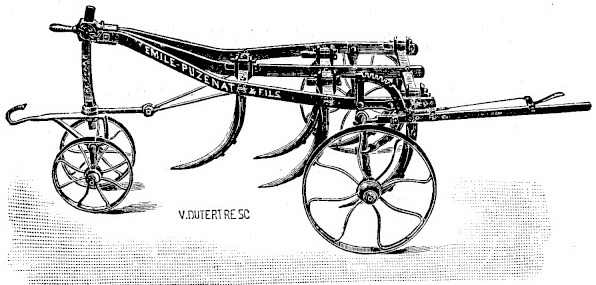

• Extirpateur à têtière à cheville à l'avant et un levier à l'arrière (figure 32) : 5 lames de 0,08 m sur trois rangs, largeur 0,90 m, 135 kg ; sur quatre rangs, 140 kg. Ce montage sera repris au catalogue de 1921 comme instrument distinct, l'extirpateur-scarificateur à têtière à cheville.

Dimensions

Le frein ou sabot avec chaîne pour la descente des côtes se commande en supplément (Puzenat, 1912). Dans le tableau ci-dessous, chaque cellule donne la masse approximative de l'instrument.

Dimensions, catalogue 1912-1913

Largeur de travail	N°	Modèle	Force	Lames
0,70 m	E.P. 2	léger	1 cheval	5
0,70 m	E.P. 3	fort	1 cheval	5
0,80 m	E.P. 4	léger	1 à 2 chevaux	5
0,80 m	E.P. 5	moyen	1 à 2 chevaux	5
0,80 m	E.P. 6	fort	1 à 2 chevaux	5
0,90 m	E.P. 7	léger	2 petits chevaux	5
0,90 m	E.P. 8	moyen	2 petits chevaux	5
0,90 m	E.P. 9	fort	2 chevaux	5
1 m	E.P. 10	léger	2 chevaux	5
1 m	E.P. 11	moyen	2 chevaux	5
1 m	E.P. 12	fort	2 chevaux	5
1,10 m	E.P. 13	léger	2 chevaux	7
1,10 m	E.P. 14	moyen	2 à 3 chevaux	7
1,10 m	E.P. 15	fort	3 chevaux	7
1,20 m	E.P. 16	léger	3 chevaux	7
1,20 m	E.P. 17	moyen	3 chevaux	7
1,20 m	E.P. 18	fort	4 chevaux	7
1,30 m	E.P. 19	léger	3 chevaux	7
1,30 m	E.P. 20	moyen	4 chevaux	7
1,30 m	E.P. 21	fort	4 chevaux	7
1,40 m	E.P. 22	léger	4 chevaux	9
1,40 m	E.P. 23	moyen	4 chevaux	9
1,40 m	E.P. 24	fort	4 chevaux	9

Masses selon le mode de relevage, catalogue 1912-1913

N°	À 1 levier	À levier d'inclinaison	À 3 leviers
E.P. 2	130 kg	135 kg	—
E.P. 3	137 kg	141 kg	—
E.P. 4	143 kg	146 kg	—
E.P. 5	180 kg	185 kg	—
E.P. 6	195 kg	199 kg	—
E.P. 7	148 kg	152 kg	—
E.P. 8	185 kg	189 kg	—
E.P. 9	205 kg	209 kg	—
E.P. 10	200 kg	205 kg	—
E.P. 11	205 kg	210 kg	—
E.P. 12	222 kg	226 kg	—
E.P. 13	221 kg	225 kg	250 kg
E.P. 14	242 kg	246 kg	263 kg
E.P. 15	252 kg	256 kg	273 kg
E.P. 16	—	—	273 kg
E.P. 17	—	—	283 kg
E.P. 18	—	—	303 kg
E.P. 19	—	—	277 kg
E.P. 20	—	—	289 kg
E.P. 21	—	—	310 kg
E.P. 22	—	—	285 kg
E.P. 23	—	—	317 kg
E.P. 24	—	—	365 kg

En 1921-1922, la gamme est réduite à un seul modèle par largeur — les qualificatifs léger, moyen et fort disparaissent — et les numéros conservés sont E.P. 2, 4, 7, 11, 13, 16, 19 et 22. Le levier d'inclinaison n'est plus offert qu'à partir de 0,90 m et le montage à trois leviers à partir de 1 m. Sont proposés en supplément : un sabot avec chaîne pour la descente des côtes, un frein à patins sur les roues arrière et un siège (Puzenat, 1921).

Dimensions, catalogue 1921-1922

Largeur de travail	N°	Force	Lames
0,70 m	E.P. 2	1 cheval	5
0,80 m	E.P. 4	1 à 2 chevaux	5
0,90 m	E.P. 7	2 petits chevaux	5
1 m	E.P. 11	2 chevaux	5
1,10 m	E.P. 13	2 chevaux	7
1,20 m	E.P. 16	3 chevaux	7
1,30 m	E.P. 19	3 chevaux	7
1,40 m	E.P. 22	4 chevaux	9

Masses selon le mode de relevage et jeu de contre-butées, catalogue 1921-1922

N°	À 1 levier	À levier d'inclinaison	À 3 leviers	Jeu de contre-butées
E.P. 2	146 kg	—	—	21 kg
E.P. 4	153 kg	—	—	23 kg
E.P. 7	162 kg	165 kg	—	25 kg
E.P. 11	200 kg	203 kg	222 kg	29 kg
E.P. 13	215 kg	218 kg	237 kg	36 kg
E.P. 16	—	—	265 kg	44 kg
E.P. 19	—	—	270 kg	45 kg
E.P. 22	—	—	290 kg	53 kg

Lames, porte-lames et dents

Ce sont les pièces que l'acheteur commande pour transformer son instrument. Le catalogue de 1921 précise que toute commande de porte-lames ou de dents doit indiquer la largeur et le poids de l'instrument ainsi que les dimensions des traverses sur lesquelles ces pièces se fixent.

Lames, porte-lames et dents, catalogue 1912-1913

N°	Désignation	Largeur
5	Lame acier à double pointe, scarificateur	0,05 m
6	Lame acier à double pointe, scarificateur	0,06 m
7	Lame acier à double pointe, scarificateur	0,07 m
8	Lame acier à double pointe, scarificateur	0,08 m
9	Lame acier à double pointe, extirpateur	0,09 m
10	Lame acier à double pointe, extirpateur	0,10 m
11	Lame acier à double pointe, extirpateur	0,11 m
12	Lame acier à double pointe, extirpateur	0,12 m
13	Lame acier à double pointe, extirpateur	0,13 m
14	Lame acier à double pointe, extirpateur	0,14 m
15	Lame acier triangulaire de déchaumeuse	0,24 m
15	Lame acier triangulaire de déchaumeuse	0,20 m
15 bis	Lame acier triangulaire de déchaumeuse	0,16 m
16	Dent courbée pour scarificateur-herse	—
17	Porte-lames à clavetage garni de deux boulons pour lames	—
18	Dent droite pour scarificateur-herse énergique	—
19	Lame tranchante, spéciale pour détruire la mousse, les mauvaises herbes et régénérer les prairies	—
—	Boulons spéciaux pour lames, l'un	—
—	Dent complète du cultivateur à dents flexibles	—

Lames, porte-lames et dents, catalogue 1921-1922

N°	Désignation	Largeur	Masse
—	Lame à double pointe	0,05 m	1,300 kg
—	Lame à double pointe	0,06 m	1,400 kg
—	Lame à double pointe	0,07 m	illisible sur le scan
—	Lame à double pointe	0,08 m	1,850 kg
—	Lame à double pointe	0,09 m	2,175 kg
—	Lame à double pointe	0,10 m	2,275 kg
—	Lame à double pointe	0,11 m	2,425 kg
—	Lame à double pointe	0,12 m	3,200 kg
—	Lame à double pointe	0,13 m	3,350 kg
—	Lame à double pointe	0,14 m	4,075 kg
—	Lame triangulaire déchaumeuse	0,24 m	2,825 kg
—	Lame triangulaire déchaumeuse	0,20 m	1,875 kg
—	Lame triangulaire déchaumeuse	0,16 m	1,400 kg
17	Porte-lame à clavetage, nouveau modèle, garni de deux boulons pour lames	—	variable
19	Dent tranchante de régénérateur de prairies	—	4,500 kg environ
—	Boulons spéciaux pour lames, l'un	—	—
26	Dent plate complète de cultivateur à dents flexibles	—	4 kg
26	Dent étranglée complète de cultivateur	—	4 kg

Organes et nomenclature

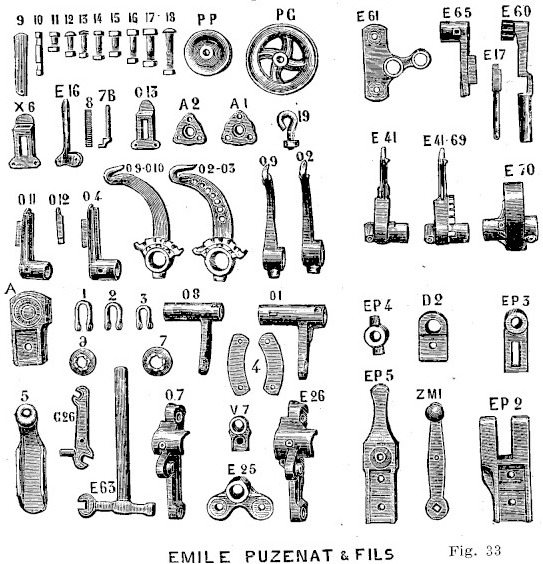

Le catalogue de 1912-1913 publie, avec une planche des pièces (figure 33), la nomenclature complète des rechanges communes aux extirpateurs, scarificateurs et cultivateurs « Universel ». Les commandes devaient rappeler la désignation et le numéro portés au catalogue, ainsi que la largeur des traverses. La nomenclature est reproduite ci-dessous ; le tarif qui l'accompagne n'est pas repris ici (Puzenat, 1912).

Nomenclature complet des pièces de rechange

N°	Désignation
1	Chape du bout de la chaîne, gros extirpateurs
2	Chape du bout de la chaîne, moyens extirpateurs
3	Chape du bout de la chaîne, petits extirpateurs
4	Jumelle de levier
5	Sabot entaille de 45 mm pour petits extirpateurs
5	Sabot entaille de 55 mm pour petits extirpateurs
6	Chapeau pour toutes roues avant d'extirpateurs et roues arrière de cultivateurs et petits extirpateurs
7	Chapeaux de roues arrière de gros extirpateurs
8	Ressort de levier
9	Clavette pour gros extirpateurs, traverses de 55 mm
9	Clavette pour petits extirpateurs, traverses de 45 mm
10	Contre-clavette pour gros extirpateurs, traverses de 55 mm
10	Contre-clavette pour petits extirpateurs, traverses de 45 mm
11	Boulons à tête carrée, tige 37/13
12	Boulons à tête ronde pour leviers d'extirpateurs et cultivateurs
13	Boulons de lames d'extirpateur
14	Boulons à tête carrée, tige 60/13, pour pièce O7
15	Boulons à tête carrée, tige 48/15
16	Boulon à tête carrée 67/15 pour pièce E26
17	Boulon à tête carrée 75/17 pour tringles de tirage
18	Boulon à tête ronde 100/14 pour têtières de gros extirpateurs
—	Boulon à tête ronde 85/14 pour têtières de petits extirpateurs
19	Piton de tirage pour petits et gros extirpateurs
EP2	Têtière pour extirpateur à vis avant
EP3	Écrou pour vis avant
EP4	Écrou à pivot pour vis arrière
EP5	Têtière à poignée
ZM1	Manivelle pour vis avant ou arrière
D2	Support d'essieu, entaille de 62 mm, gros extirpateurs
D2	Support d'essieu, entaille de 52 mm, petits extirpateurs et cultivateurs « l'Universel »
E65	Manchon à loquet du levier oblique
EV19	Manchon d'inclinaison des petits extirpateurs
E60	Pignon des engrenages E41, E41-69, E70
EV9	Pignon de l'engrenage des petits extirpateurs
PG	Poulie de chaîne pour gros extirpateurs, diamètre 0,16 m
PP	Poulie de chaîne pour petits extirpateurs, diamètre 0,11 m
A	Têtière pour gros extirpateurs, entaille de 67 mm
E	Têtière pour gros extirpateurs, entaille de 62 mm
B	Têtière pour petits et moyens extirpateurs, entaille de 47 mm
C	Têtière pour petits et moyens extirpateurs et cultivateurs « l'Universel », entaille de 52 mm
E63	Marteau-clé pour gros, moyens et petits extirpateurs
E17	Coulisseau qui va dans la pièce E60
A1	Rondelle fourrure d'avant-train, gros extirpateurs
A2	Rondelle fourrure d'avant-train, petits extirpateurs
E41	Engrenage simple à crochet pour gros extirpateurs à 1 levier
EV8	Engrenage simple à crochet pour petits extirpateurs à 1 levier
E70	Engrenage sans crochet pour extirpateurs à 3 leviers
E41-69	Engrenage à crans sur le côté pour levier oblique
EV8, EV17	Engrenage à crans sur le côté pour levier oblique de petits extirpateurs
E25	Palier d'essieu du côté du cadre
V7	Palier d'essieu du côté du cadre pour petits extirpateurs
E61	Palier à 2 œils pour le milieu de l'essieu, gros extirpateurs
EV10	Palier à 2 œils pour le milieu de l'essieu, petits extirpateurs
O2	Crochet à douille simple de rappel de chaîne, gros extirpateurs
E26	Palier de l'essieu et du levier, gros extirpateurs
O1	Manchon-manivelle du nouvel appareil de relevage, gros extirpateurs
X6	Glissière du loquet de levier, gros extirpateurs
7 B	Buttée du ressort du loquet des gros et petits extirpateurs
O4	Manchon à loquet du levier oblique, gros extirpateurs
O12	Loquet pour gros et petits extirpateurs
O11	Manchon à loquet du levier oblique, petits extirpateurs
O9-O10	Crochet à douille de rappel avec crans, petits extirpateurs
O2-O3	Crochet à douille de rappel avec crans, gros extirpateurs
O9	Crochet à douille de rappel de chaîne, petits extirpateurs
O7	Palier de l'essieu et du levier de petits extirpateurs
O8	Manchon-manivelle du nouvel appareil de relevage, petits extirpateurs
O13	Glissière du loquet du levier, petits extirpateurs
E16	Poignée

Histoire technique

L'extirpateur « Universel » est déjà une gamme établie en 1912 : le catalogue le présente comme une spécialité ancienne de la maison et lui consacre quatre pages, avec vingt-quatre numéros et cinq transformations. Les récompenses alléguées en tête de section couvrent 1905 à 1911 — grands prix de Liège 1905, Saragosse 1908 et Bruxelles 1910, hors concours à Milan 1906, Londres 1908 et Turin 1911 (Puzenat, 1912) ; la liste de 1921 y ajoute Gand 1913 et Strasbourg 1919 (Puzenat, 1921).

Entre les deux catalogues, l'instrument garde ses organes et ses gravures mais la gamme se resserre : un seul modèle par largeur au lieu de trois, huit numéros au lieu de vingt-quatre, et le levier d'inclinaison réservé aux largeurs de 0,90 m et plus. La marque, elle, passe de « Émile Puzenat & Fils » à « C. Puzenat ». Les catalogues consultés ne permettent pas de dater la fin de sa production.

Limites

Tout ce qui précède provient de la documentation du constructeur, qui prévient elle-même que « les débits, poids et dimensions ne sont donnés qu'approximativement » et que les gravures ne sont pas toujours la reproduction exacte des machines construites (Puzenat, 1921).

Aucune source indépendante décrivant un extirpateur « Universel » conservé ou en service n'a été identifiée. L'effort de traction, la profondeur de travail des montages autres que le régénérateur, le diamètre des roues et la voie ne sont publiés dans aucun des deux catalogues.
