Extirpateur-scarificateur à têtière à cheville - PUZENAT

L'extirpateur-scarificateur à têtière à cheville est un instrument de travail du sol à bâti métallique porté sur roues, construit par Puzenat à Bourbon-Lancy (Saône-et-Loire). Il figure au catalogue général de 1921-1922 en huit tailles, de 0,70 m à 1,40 m de largeur de travail, attelées de un à quatre chevaux et réglées par un ou deux leviers ; le constructeur le donne pour transformable « en scarificateur, déchaumeur, régénérateur de prairies ou cultivateur à dents flexibles », comme l'extirpateur « Universel » de la même gamme (Puzenat, 1921).

Sa têtière à cheville — l'organe de réglage placé à l'avant du bâti, que le catalogue nomme sans le décrire — le distingue de l'extirpateur-scarificateur « Nord », présenté sur la même page, qui reçoit une vis à l'avant. L'instrument est absent du catalogue général de 1912-1913 consulté. Toutes les données de la présente fiche sont des données de catalogue, annoncées par le constructeur et non vérifiées sur des exemplaires conservés.

Description

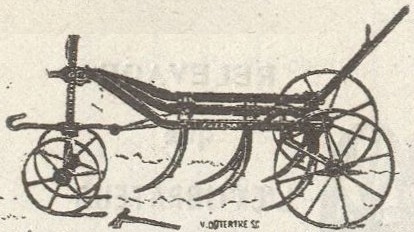

Le bâti porte des lames — cinq, sept ou neuf selon la taille — et l'attelage est exclusivement animal. Le réglage se fait par un ou deux leviers ; sauf indication contraire à la commande, l'instrument est livré monté avec un seul levier. La gravure du catalogue le montre attelé par un crochet à l'avant, la rangée de lames courbes sous le châssis, entre la roue avant et les roues arrière (Puzenat, 1921).

L'instrument peut être fourni à contre-butées : le catalogue publie le poids du jeu propre à chaque taille, de 21 à 53 kg. Trois équipements sont proposés en supplément : un sabot avec chaîne pour la descente des côtes, un frein à patins sur les roues arrière et un siège.

Modèles et dimensions

Huit numéros couvrent la gamme, la force d'attelage croissant avec la largeur de travail. Les poids diffèrent selon que l'instrument est monté à un ou à deux leviers ; les plus petits numéros ne sont publiés qu'à un levier, les plus grands qu'à deux (Puzenat, 1921).

Dimensions, catalogue 1921-1922

N°	Force d'attelage	Largeur de travail	Lames
E.C.H. 2	1 cheval	0,70 m	5
E.C.H. 4	1 à 2 chevaux	0,80 m	5
E.C.H. 7	2 petits chevaux	0,90 m	5
E.C.H. 11	2 chevaux	1,00 m	5
E.C.H. 13	2 chevaux	1,10 m	7
E.C.H. 16	3 chevaux	1,20 m	7
E.C.H. 19	3 chevaux	1,30 m	7
E.C.H. 22	4 chevaux	1,40 m	9

Poids selon le nombre de leviers et jeu de contre-butées, catalogue 1921-1922

N°	Poids à 1 levier	Poids à 2 leviers	Jeu de contre-butées
E.C.H. 2	138 kg	—	21 kg
E.C.H. 4	145 kg	—	23 kg
E.C.H. 7	154 kg	161 kg	25 kg
E.C.H. 11	189 kg	196 kg	29 kg
E.C.H. 13	204 kg	211 kg	36 kg
E.C.H. 16	—	239 kg	44 kg
E.C.H. 19	—	244 kg	45 kg
E.C.H. 22	—	264 kg	53 kg

À largeur égale, le modèle à têtière à cheville est publié un peu plus léger que le « Nord » à vis : neuf à dix kilogrammes d'écart sur toute la gamme — constat de lecture des deux tableaux du catalogue, que celui-ci ne commente pas.

Limites

Tout ce qui précède provient de la documentation du constructeur, qui prévient elle-même que « les débits, poids et dimensions ne sont donnés qu'approximativement » et que les gravures ne sont pas toujours la reproduction exacte des machines construites (Puzenat, 1921). Le rôle des contre-butées et le mécanisme de la têtière à cheville ne sont pas décrits dans le catalogue, et l'effort de traction n'est pas publié. Aucune source indépendante décrivant un exemplaire conservé ou en service n'a été identifiée.
