Extirpateur-scarificateur - PUZENAT - Nord

L'extirpateur-scarificateur « Nord » est un instrument de travail du sol à bâti métallique porté sur roues, construit par Puzenat à Bourbon-Lancy (Saône-et-Loire). Il figure au catalogue général de 1921-1922 en huit tailles, de 0,70 m à 1,40 m de largeur de travail, attelées de un à quatre chevaux ; il se règle par une vis placée à l'avant du bâti et par un ou deux leviers. Le constructeur le donne pour transformable « en Scarificateur, Déchaumeur, Régénérateur de prairies ou Cultivateur à dents flexibles, comme l'Extirpateur "UNIVERSEL" », renvoyant pour le détail à la notice de l'extirpateur « Universel » (Puzenat, 1921).

Sa vis à l'avant le distingue de l'extirpateur-scarificateur à têtière à cheville, présenté sur la même page du catalogue avec la même gamme de numéros et les mêmes largeurs de travail. L'instrument est absent du catalogue général de 1912-1913 consulté. Toutes les données de la présente fiche sont des données de catalogue, annoncées par le constructeur et non vérifiées sur des exemplaires conservés.

Description

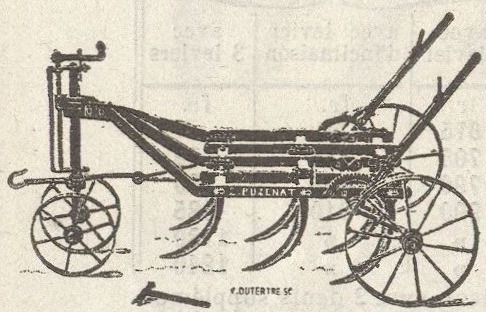

Le bâti porte une rangée de lames — cinq, sept ou neuf selon la taille — fixées sous un châssis bas, entre une petite roue directrice à l'avant et deux roues porteuses à l'arrière. L'attelage se fait par un crochet placé à l'avant et reste exclusivement animal. Le réglage de la profondeur passe par la vis d'avant-train et par un ou deux leviers dressés au-dessus du bâti ; sauf indication contraire à la commande, l'instrument est livré monté avec un seul levier (Puzenat, 1921).

L'instrument peut être fourni à contre-butées. Le catalogue publie le poids du jeu propre à chaque taille, de 21 à 53 kg. Trois équipements sont proposés en supplément : un sabot avec chaîne pour la descente des côtes, un frein à patins sur les roues arrière et un siège. La masse en ordre de marche est publiée, l'effort de traction ne l'est pas.

Transformations

Le catalogue range l'instrument dans la famille des outils à un seul bâti et plusieurs jeux d'organes de travail : le même châssis reçoit, selon la façon culturale, des lames d'extirpateur, des lames de scarificateur ou de déchaumeur, ou des dents flexibles. Équipé de ces dernières, il devient un cultivateur ; équipé du jeu correspondant, un régénérateur de prairies.

Le détail de ces jeux n'est pas repris sur la page consacrée au « Nord » : le catalogue renvoie à sa page 17, où les mêmes transformations sont décrites pour l'extirpateur « Universel ». Le constructeur propose par ailleurs, sous le même nom « Nord » et sur la même page, un cultivateur à dents flexibles vendu d'emblée en cultivateur, plus léger et moins cher à largeur égale que l'extirpateur transformé.

Modèles et dimensions

Huit numéros couvrent la gamme, la force d'attelage croissant avec la largeur de travail. Les poids diffèrent selon que l'instrument est monté à un ou à deux leviers ; les deux plus petits numéros ne sont publiés qu'à un levier, les trois plus grands qu'à deux (Puzenat, 1921).

Dimensions, catalogue 1921-1922

N°	Force d'attelage	Largeur de travail	Lames
E. V. 2	1 cheval	0,70 m	5
E. V. 4	1 à 2 chevaux	0,80 m	5
E. V. 7	2 petits chevaux	0,90 m	5
E. V. 11	2 chevaux	1,00 m	5
E. V. 13	2 chevaux	1,10 m	7
E. V. 16	3 chevaux	1,20 m	7
E. V. 19	3 chevaux	1,30 m	7
E. V. 22	4 chevaux	1,40 m	9

Poids selon le nombre de leviers et jeu de contre-butées, catalogue 1921-1922

N°	Poids à 1 levier	Poids à 2 leviers	Jeu de contre-butées
E. V. 2	148 kg	—	21 kg
E. V. 4	155 kg	—	23 kg
E. V. 7	164 kg	171 kg	25 kg
E. V. 11	198 kg	205 kg	29 kg
E. V. 13	213 kg	220 kg	36 kg
E. V. 16	—	248 kg	44 kg
E. V. 19	—	253 kg	45 kg
E. V. 22	—	273 kg	53 kg

Le passage d'un levier à deux ajoute sept kilogrammes sur toutes les tailles où les deux montages sont publiés. À largeur égale, le modèle à vis est donné plus lourd que le modèle à têtière à cheville : neuf à dix kilogrammes d'écart sur toute la gamme — constat de lecture des deux tableaux du catalogue, que celui-ci ne commente pas. Les poids des jeux de contre-butées et les forces d'attelage sont, eux, identiques d'un modèle à l'autre.

Limites

Tout ce qui précède provient de la documentation du constructeur, qui prévient elle-même que « les débits, poids et dimensions ne sont donnés qu'approximativement » et que les gravures ne sont pas toujours la reproduction exacte des machines construites (Puzenat, 1921). Le mécanisme de la vis d'avant-train, le rôle des contre-butées et la nature des socs ne sont pas décrits sur cette page ; l'effort de traction et la profondeur de travail ne sont pas publiés.

Aucune source indépendante décrivant un exemplaire conservé ou en service n'a été identifiée. Le catalogue ne publie pas de nomenclature de pièces de rechange propre à cet instrument.

Voir aussi

• Régénérateur de prairies - PUZENAT - Grip
• Extirpateur - PUZENAT - Jupiter

Sources

1. C. Puzenat, Extrait du catalogue général 1921-1922, N° 21, Bourbon-Lancy, [1921], p. 20, numérisation (2014) diffusée par le site tracteurs-someca.fr, http://www.tracteurs-someca.fr/ (site servi en HTTP seulement, non lié ici). Consultée le 18 août 2026.
