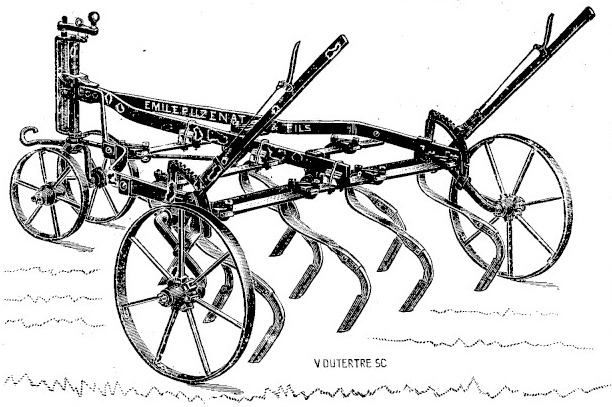

Le régénérateur de prairies « Grip » est un instrument attelé à dents flexibles destiné à ouvrir et nettoyer les herbages sans les retourner, construit par Puzenat à Bourbon-Lancy (Saône-et-Loire). C'est le châssis du cultivateur « Grip », monté sur avant-train, dont les dents à soc reversible sont remplacées par des dents à soc tranchant plus nombreuses. Créé en 1912, il figure aux deux catalogues généraux consultés (Puzenat, 1912 ; Puzenat, 1921).
Le catalogue de 1921 le désigne comme un « modèle recommandé » (Puzenat, 1921) — argument commercial, cité comme tel. Toutes les données de la présente fiche sont des données de catalogue, annoncées par le constructeur et non vérifiées sur des exemplaires conservés.
Description
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source
La dent de régénérateur est une lame d'acier recourbée, plus fine que la dent de cultivateur, montée sur la même attache en fonte malléable et terminée par un soc tranchant riveté au ressort et non boulonné (figure 38 en 1912, figure 29 en 1921). Elle figure à la nomenclature comme la dent plate de cultivateur, avec un soc tranchant qui lui est propre.
Le nombre de dents est systématiquement supérieur à celui du cultivateur de même largeur : sept dents pour 0,70 m contre cinq, quinze pour 1,60 m contre onze. L'instrument roule sur un avant-train qui commande le terrage, et se livre à un seul levier sauf indication contraire. La masse à vide va de 94 à 194 kg selon la largeur et le type d'avant-train ; la profondeur de travail, l'effort de traction, le diamètre des roues et la voie ne sont publiés dans aucun des deux catalogues.
Dimensions
Le catalogue de 1912 publie deux tableaux, selon que l'avant-train porte une ou deux roues, chacun subdivisé en deux variantes. Chaque cellule donne la masse approximative, pour un instrument à un levier ; le montage à deux leviers ajoute 7 kg (Puzenat, 1912).
| N° | Dents | Largeur de travail | Force | Avant-train ordinaire (fig. 43) | Avant-train à vis (fig. 44) |
|---|---|---|---|---|---|
| RG5 | 7 | 0,70 m | 1 petit cheval | 94 kg | 102 kg |
| RG5 bis | 7 | 0,90 m | 1 petit cheval | 96 kg | 104 kg |
| RG7 | 9 | 0,90 m | 1 petit cheval | 102 kg | 110 kg |
| RG7 bis | 11 | 1,05 m | 1 cheval | 112 kg | 120 kg |
| RG9 | 13 | 1,30 m | 2 petits chevaux | 132 kg | 140 kg |
| RG11 | 15 | 1,60 m | 2 chevaux | 153 kg | 161 kg |
| N° | Dents | Largeur de travail | Force | Avant-train avec ou sans vis (fig. 45 ou 46) | Avant-train à vis, nouveau modèle (fig. 42) |
|---|---|---|---|---|---|
| RG5 | 7 | 0,70 m | 1 petit cheval | 108 kg | 113 kg |
| RG5 bis | 7 | 0,90 m | 1 petit cheval | 110 kg | 115 kg |
| RG7 | 9 | 0,90 m | 1 petit cheval | 116 kg | 121 kg |
| RG7 bis | 11 | 1,05 m | 1 cheval | 126 kg | 131 kg |
| RG9 | 13 | 1,30 m | 2 petits chevaux | 146 kg | 151 kg |
| RG11 | 15 | 1,60 m | 2 chevaux | 167 kg | 172 kg |
En 1921-1922, les quatre variantes d'avant-train sont ramenées à trois et réunies dans un seul tableau ; le numéro RG5 disparaît et un numéro R.G. 15 porte la série à 1,80 m et dix-sept dents. Sont proposés en supplément : un montage à deux leviers, qui ajoute 7 kg, un siège et un frein à patins sur les roues arrière. Chaque commande doit indiquer le numéro, le nombre de leviers et le type d'avant-train ; à défaut d'indication contraire, les régénérateurs sont livrés avec un seul levier (Puzenat, 1921).
| Largeur de travail | N° | Force | Dents |
|---|---|---|---|
| 0,90 m | R.G. 5 bis | 1 petit cheval | 7 |
| 0,90 m | R.G. 7 | 1 petit cheval | 9 |
| 1,05 m | R.G. 7 bis | 1 cheval | 11 |
| 1,30 m | R.G. 9 | 2 petits chevaux | 13 |
| 1,60 m | R.G. 11 | 2 chevaux | 15 |
| 1,80 m | R.G. 15 | 3 chevaux | 17 |
| N° | Av.-train 2 roues et vis (fig. 42) | Av.-train 1 roue et vis (fig. 42 bis) | Av.-train 1 roue sans vis (fig. 43) |
|---|---|---|---|
| R.G. 5 bis | 123 kg | 111 kg | 100 kg |
| R.G. 7 | 129 kg | 117 kg | 112 kg |
| R.G. 7 bis | 138 kg | 126 kg | 121 kg |
| R.G. 9 | 163 kg | 151 kg | 146 kg |
| R.G. 11 | 179 kg | 167 kg | 162 kg |
| R.G. 15 | 194 kg | 182 kg | 177 kg |
Emploi annoncé
Le catalogue de 1921 ne décrit pas l'emploi du régénérateur « Grip » en propre : c'est dans la notice de l' extirpateur « Universel », à propos du même montage sur un autre châssis, que le travail est exposé — profondeur de 6 à 10 cm, vieilles racines, mousse et mauvaises herbes coupées, puis épandage d'engrais dans le sol ouvert. La différence entre les deux instruments est d'architecture, non de fonction : dents flexibles sur avant-train ici, lames tranchantes clavetées sur un bâti porté entre deux roues là.
Les dents et les socs sont communs au cultivateur et au régénérateur « Grip » : leur nomenclature, publiée avec la planche de la figure 48 du catalogue de 1912, est reproduite ci-dessus ; le cultivateur « Grip » la partage. La nomenclature complète des autres pièces de rechange, publiée avec la planche de la figure 49, figure au catalogue de 1912, page 29 ; elle n'est pas reprise ici.
Histoire technique
Le régénérateur « Grip » est annoncé comme une création de 1912, la même année que le cultivateur dont il dérive. La maison offre alors deux voies pour le même travail : cet instrument spécialisé, et la simple transformation d'un extirpateur « Universel » par échange des lames — les deux figurent au même catalogue, dans des gammes indépendantes.
Neuf ans plus tard, l'instrument est toujours au catalogue sous la marque « C. Puzenat » : mêmes dents, même gravure, série débarrassée de son plus petit numéro et prolongée à 1,80 m, choix d'avant-trains réduit de quatre variantes à trois. Les catalogues consultés ne permettent pas de dater la fin de sa production.
Limites
Tout ce qui précède provient de la documentation du constructeur, qui prévient elle-même que « les débits, poids et dimensions ne sont donnés qu'approximativement » et que les gravures ne sont pas toujours la reproduction exacte des machines construites (Puzenat, 1921).
Aucune source indépendante décrivant un régénérateur « Grip » conservé ou en service n'a été identifiée. Le doublement de rendement annoncé pour le régénérateur dans le catalogue de 1912 n'est appuyé sur aucune mesure. La profondeur de travail propre à cet instrument, l'effort de traction, le diamètre des roues et la voie restent non publiés.
Voir aussi
Sources
- Émile Puzenat & Fils, Catalogue général de la manufacture centrale de machines et instruments agricoles. Usines Saint-Denis. Bourbon-Lancy (Saône-&-Loire). N° 19, Nancy, Berger-Levrault, [1912], p. 29, cote CNAM-BIB B 15177, numérisé par le Cnum. Consulté le 18 août 2026.
- C. Puzenat, Extrait du catalogue général 1921-1922, N° 21, Bourbon-Lancy, [1921], p. 23, numérisation (2014) diffusée par le site tracteurs-someca.fr, http://www.tracteurs-someca.fr/ (site servi en HTTP seulement, non lié ici). Consultée le 18 août 2026.
