Cultivateur - PUZENAT - Grip

Le cultivateur « Grip » est un cultivateur attelé à dents flexibles et à socs reversibles, entièrement en acier, construit par Puzenat à Bourbon-Lancy (Saône-et-Loire). À la différence du cultivateur « L'Universel », porté par deux roues encadrant le bâti, il roule sur un avant-train qui commande le terrage : le catalogue en propose plusieurs types, à une ou deux roues, avec ou sans vis de relevage. Créé en 1912, il figure aux deux catalogues généraux consultés (Puzenat, 1912 ; Puzenat, 1921).

Le constructeur invite à « exiger la marque Grip » et le donne pour « le plus solide, le mieux construit », d'un « grand rendement » et d'une « grande légèreté de traction » (Puzenat, 1912) — arguments commerciaux, cités comme tels. Toutes les données de la présente fiche sont des données de catalogue, annoncées par le constructeur et non vérifiées sur des exemplaires conservés.

Description

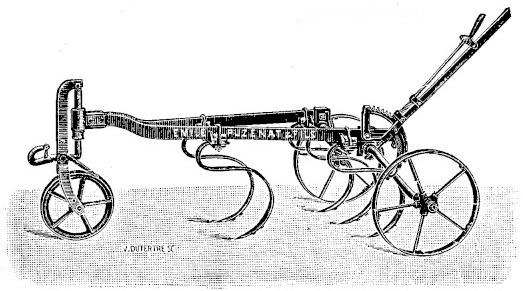

Gravure : cultivateur léger vu de profil, une roue d'acier à rais à l'avant-train et une roue plus grande à l'arrière, bâti bas portant cinq dents courbes à ressort réparties sur deux rangs et terminées par des socs, un levier coudé dressé vers l'arrière droit ; une plaque porte la marque Émile Puzenat
Le cultivateur « Grip » léger, dents montées sur deux rangs et avant-train à une roue, figure 39 du catalogue général de 1912-1913 ; gravure signée V. Dutertre.
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

Le bâti est en acier, sans pièce de bois. Les dents sont des lames recourbées montées deux à deux sur une attache en fonte malléable, reliées par un anneau et complétées d'un petit ressort ; elles se font plates, étranglées, ou en dent de régénérateur (figure 38 en 1912, figure 29 en 1921). Chacune reçoit un soc reversible que l'on retourne quand un bord est usé ; en 1912 un soc triangulaire peut s'y substituer, et le catalogue de 1921 ajoute un soc effilé d'un côté. Les roues sont « munies de boîtes mobiles interchangeables », c'est-à-dire de coussinets remplaçables sans changer la roue (Puzenat, 1912).

Les dents se répartissent sur deux rangs pour les modèles légers, trois rangs pour la série courante, quatre rangs pour le modèle vigneron : à nombre de dents égal, multiplier les rangs raccourcit le bâti et écarte les dents d'un même rang. La masse à vide va de 83 à 189 kg selon la largeur et le type d'avant-train. La profondeur de travail, l'effort de traction, le diamètre des roues et la voie ne sont publiés dans aucun des deux catalogues.

Avant-trains

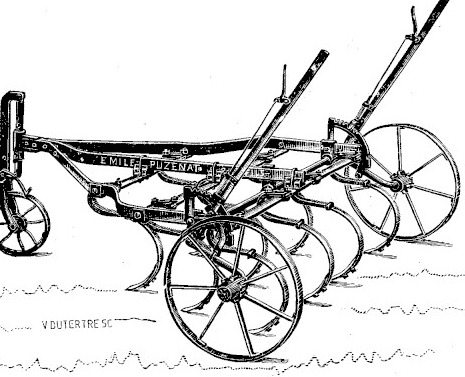

Gravure : cultivateur Grip vu de trois quarts, porté à l'avant par une seule roue montée sur une chape sans vis, les dents flexibles alignées sur trois rangs sous la poutre
L'avant-train ordinaire à une roue, figure 43 du catalogue général de 1912-1913.
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

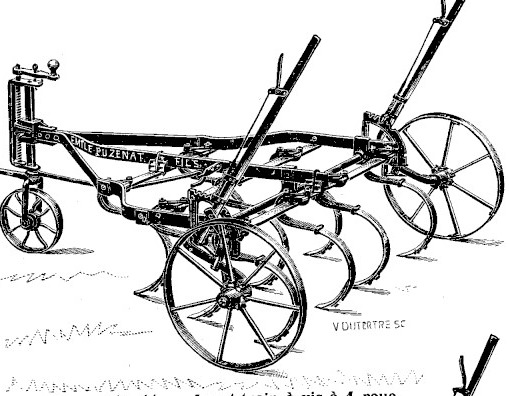

Gravure : cultivateur Grip porté à l'avant par une roue commandée par une vis de réglage verticale, surmontée de sa manivelle
L'avant-train à vis à une roue, figure 44 du même catalogue : la vis règle la hauteur de l'avant-train.
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

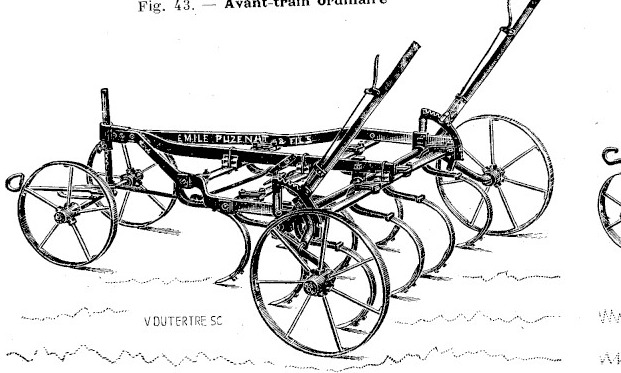

Gravure : cultivateur Grip porté à l'avant par deux roues montées sur un essieu, sans vis de commande
L'avant-train à deux roues, figure 45 du même catalogue.
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

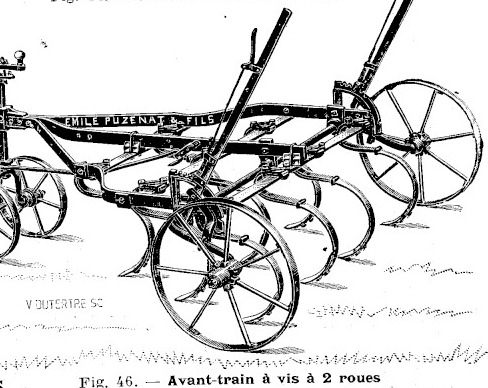

Gravure : cultivateur Grip porté à l'avant par deux roues dont l'essieu est commandé par une vis verticale à manivelle
L'avant-train à deux roues à vis, figure 46 du même catalogue.
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

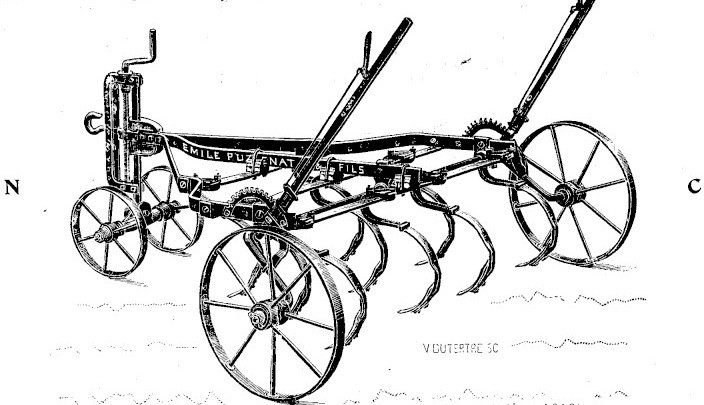

Gravure : cultivateur Grip porté par un avant-train à deux roues et vis d'un dessin nouveau, la vis coiffée d'une manivelle repliée et le bâti relié par un secteur denté
L'avant-train à deux roues à vis dit nouveau modèle, figure 42 du même catalogue, présenté comme une création de 1912.
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

Le catalogue de 1912 offre quatre types d'avant-train, chacun avec son poids propre : l'avant-train ordinaire à une roue (figure 43), l'avant-train à vis à une roue (figure 44), l'avant-train à deux roues avec ou sans vis (figures 45 et 46) et l'avant-train à deux roues à vis dit nouveau modèle, présenté comme une création de 1912 (figure 42).

En 1921, l'offre est ramenée à trois types, désignés par de nouveaux numéros de figure : à deux roues et vis (figure 42), à une roue et vis (figure 42 bis), à une roue sans vis (figure 43). Le catalogue précise que ces trois figures « ne servent qu'à représenter les différents types d'avant-train » et que chaque commande doit indiquer le numéro de l'instrument, le nombre de leviers et le type d'avant-train (Puzenat, 1921).

Modèle léger

Deux numéros forment le modèle léger : N. 70 et N. 80, à cinq dents sur deux rangs et un seul levier (figure 39 en 1912, figure 44 en 1921). En 1912, ils ne sont catalogués qu'avec l'avant-train à une roue. En 1921 ils entrent dans le tableau général, avec les trois avant-trains, mais le catalogue précise qu'ils « ne se font qu'à 1 levier ».

Modèle léger, catalogue 1912-1913
N°DentsLargeur de travailForceMasse
N. 7050,70 m1 cheval83 kg
N. 8050,80 m1 cheval84 kg

Série courante

Les dents y sont montées sur trois rangs. Chaque cellule du tableau donne la masse approximative, pour un instrument à un levier et dents plates. Le montage à deux leviers ajoute 7 kg en 1912 ; les dents étranglées y sont proposées en variante (Puzenat, 1912).

Série courante, dimensions, catalogue 1912-1913
N°DentsLargeurForce
G550,70 m1 petit cheval
G5 bis50,90 m1 petit cheval
G770,90 m1 petit cheval
G7 bis71,05 m1 cheval
G991,30 m2 chevaux
G11111,60 m2 forts chevaux
Série courante, poids selon l'avant-train, catalogue 1912-1913 (dents plates, un levier)
N°Av.-train ordinaire (fig. 43)Av.-train à vis, 1 roue (fig. 44)Av.-train à 2 roues (fig. 45 ou 46)Av.-train à 2 roues à vis (fig. 42)
G590 kg98 kg104 kg109 kg
G5 bis92 kg100 kg106 kg111 kg
G798 kg106 kg112 kg117 kg
G7 bis103 kg111 kg117 kg122 kg
G9124 kg132 kg138 kg143 kg
G11138 kg146 kg152 kg157 kg

En 1921-1922, un numéro de plus, G. 15, porte la série à 1,80 m et 13 dents, et les deux numéros du modèle léger rejoignent le tableau général. Sont proposés en supplément : les dents étranglées, un frein à patins sur les roues arrière, un siège, et un montage à deux leviers qui ajoute 7 kg. Sauf indication contraire, les cultivateurs « Grip » sont livrés avec dents plates et un seul levier (Puzenat, 1921).

Série courante, dimensions, catalogue 1921-1922
LargeurN°ForceDents
0,70 mN. 701 petit cheval5
0,80 mN. 801 petit cheval5
0,90 mG. 5 bis1 petit cheval5
0,90 mG. 71 petit cheval7
1,05 mG. 7 bis1 cheval7
1,30 mG. 92 chevaux9
1,60 mG. 112 forts chevaux11
1,80 mG. 153 à 4 chevaux13
Série courante, poids selon l'avant-train, catalogue 1921-1922 (dents plates, un levier)
N°Av.-train 2 roues et vis (fig. 42)Av.-train 1 roue et vis (fig. 42 bis)Av.-train 1 roue sans vis (fig. 43)
N. 70106 kg94 kg89 kg
N. 80107 kg95 kg90 kg
G. 5 bis119 kg107 kg102 kg
G. 7126 kg114 kg109 kg
G. 7 bis130 kg118 kg113 kg
G. 9156 kg144 kg139 kg
G. 11172 kg160 kg155 kg
G. 15189 kg177 kg172 kg

Cultivateur-vigneron

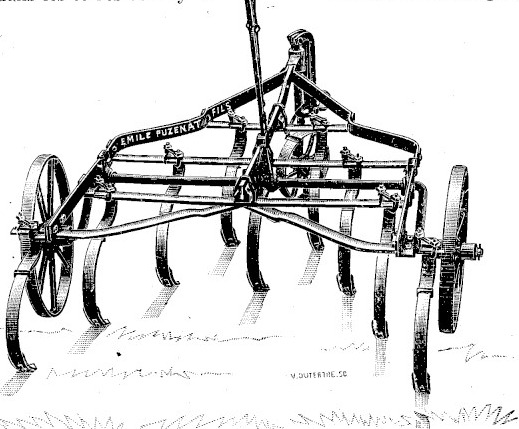

Gravure : cultivateur-vigneron à dents flexibles sur quatre rangs, commandé par un levier unique placé au milieu du bâti, les roues restant dans la largeur de travail
Le cultivateur-vigneron « Grip » à levier au milieu, figure 40 du catalogue général de 1912-1913.
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

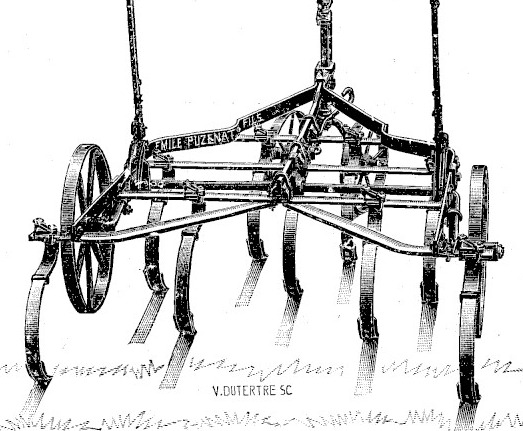

Gravure : même cultivateur-vigneron, le levier reporté sur le côté du bâti au lieu du milieu
Le même instrument à levier sur le côté, figure 41 du même catalogue.
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

Le cultivateur-vigneron « Grip » (figures 40 et 41, mêmes numéros dans les deux catalogues) porte ses dents sur quatre rangs et ses roues ne débordent pas sur la largeur du travail, ce qui permet d'approcher les ceps sans les endommager ; le catalogue le recommande aussi en culture ordinaire dans les terres plantées d'arbres.

Les poids s'entendent pour un instrument à un levier — au milieu (figure 40) ou sur le côté ; sauf indication contraire, le levier est livré au milieu. Le montage à deux leviers (figure 41) ajoute 7 kg dans les deux millésimes.

Cultivateur-vigneron, dimensions, catalogue 1912-1913
N°DentsLargeurForce
VG5 bis51 m1 petit cheval
VG771 m1 petit cheval
VG7 bis71,20 m1 cheval
VG991,35 m2 chevaux
VG11111,60 m2 forts chevaux
Cultivateur-vigneron, poids selon l'avant-train, catalogue 1912-1913 (dents plates, un levier)
N°Av.-train ordinaire (fig. 40)Av.-train à vis, 1 roue (fig. 44)Av.-train à 2 roues (fig. 45 ou 46)Av.-train à 2 roues à vis (fig. 42)
VG5 bis102 kg110 kg116 kg121 kg
VG7108 kg116 kg122 kg127 kg
VG7 bis113 kg121 kg127 kg132 kg
VG9123 kg131 kg137 kg142 kg
VG11143 kg151 kg157 kg162 kg
Cultivateur-vigneron, dimensions, catalogue 1921-1922
LargeurN°ForceDents
1 mVG. 5 bis1 petit cheval5
1 mVG. 71 cheval7
1,20 mVG. 7 bis1 fort cheval7
1,35 mVG. 92 chevaux9
1,60 mVG. 112 forts chevaux11
Cultivateur-vigneron, poids selon l'avant-train, catalogue 1921-1922 (dents plates, levier au milieu)
N°Av.-train 2 roues et vis (fig. 42)Av.-train 1 roue et vis (fig. 42 bis)Av.-train 1 roue sans vis (fig. 43)
VG. 5 bis124 kg114 kg109 kg
VG. 7130 kg120 kg115 kg
VG. 7 bis136 kg126 kg121 kg
VG. 9147 kg137 kg132 kg
VG. 11171 kg161 kg156 kg

Dents et socs

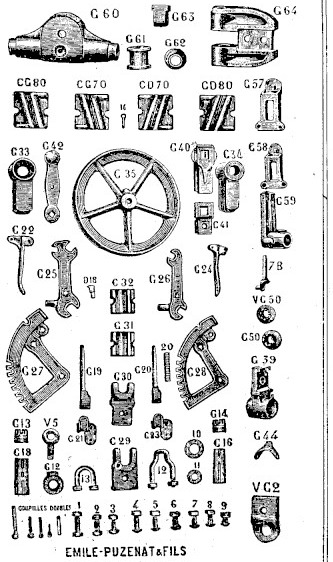

Planche gravée des pièces de rechange : têtières de cadre, arcs dentés, loquets de régulateur, boîtes de roue d'avant-train, gaines, manivelles de vis de relevage, fourrures d'assemblage et goupilles doubles, chacune portant son repère
La planche des pièces de rechange communes aux cultivateurs et régénérateurs « Grip », figure 49 du catalogue général de 1912-1913.
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

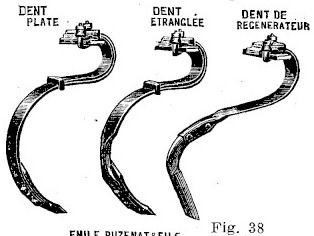

Gravure : trois dents à ressort montées sur leur attache, côte à côte — la dent plate, la dent étranglée amincie en un point, et la dent de régénérateur, plus fine et terminée par un soc tranchant
Les trois dents du « Grip », plate, étranglée et de régénérateur, figure 38 du catalogue général de 1912-1913 (figure 29 en 1921-1922).
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

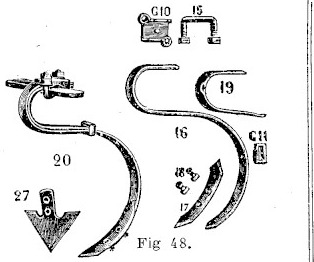

Planche gravée des pièces de dent : attache en fonte malléable, bride en acier doux, dent à ressort plate, dent de régénérateur, soc reversible, boulons de soc, petit ressort de grande dent et soc triangulaire, chacun portant son numéro
La planche du détail des dents, figure 48 du catalogue général de 1912-1913 : chaque pièce y porte le numéro de la nomenclature.
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

Le catalogue de 1912 publie, avec une planche (figure 48), le détail des dents communes au cultivateur et au régénérateur de prairies « Grip ».

Dents et socs des cultivateurs et régénérateurs « Grip », catalogue 1912-1913
N°Désignation
15Bride en acier doux de l'attache G10
16Dent à ressort plate, seule
16Dent à ressort étranglée, seule
17Soc reversible
18Boulons de soc, l'un
19Petit ressort de la grande dent
20Dent complète plate, avec tous ses accessoires
20Dent complète étranglée, avec tous ses accessoires
21Soc triangulaire nouveau
22Dent complète de régénérateur
23Dent à ressort de régénérateur, seule
24Rivets fixant le soc au ressort, l'un
25Soc tranchant de régénérateur
G10Attache en fonte malléable de la dent
G11Anneau qui relie les deux ressorts des cultivateurs

Le catalogue de 1912 publie en outre, avec la planche de la figure 49, la nomenclature complète des autres pièces de rechange des cultivateurs et régénérateurs « Grip » — têtières, arcs dentés, loquets, boîtes de roues, gaines, manivelles de vis de relevage. Elle est reproduite ci-dessous — le régénérateur de prairies « Grip » la partage — et le tarif qui l'accompagne n'est pas repris ici : il figure au catalogue, page 29.

Histoire technique

Le cultivateur « Grip » est annoncé comme une création de 1912, la même année que le cultivateur « L'Universel » : les deux instruments répondent au même besoin par deux architectures différentes, l'un porté entre ses roues, l'autre monté sur avant-train. L'avant-train à deux roues et vis, présenté comme nouveau modèle en 1912, est le seul des quatre types de cette date à figurer encore en tête du tableau de 1921.

Neuf ans plus tard, l'instrument reste au catalogue sous la marque « C. Puzenat » : mêmes dents, mêmes numéros, mais un numéro supplémentaire à 1,80 m, trois types d'avant-train au lieu de quatre, et l'apparition d'un soc effilé à côté du soc triangulaire. Les catalogues consultés ne permettent pas de dater la fin de sa production.

Limites

Tout ce qui précède provient de la documentation du constructeur, qui prévient elle-même que « les débits, poids et dimensions ne sont donnés qu'approximativement » et que les gravures ne sont pas toujours la reproduction exacte des machines construites (Puzenat, 1921).

Aucune source indépendante décrivant un cultivateur « Grip » conservé ou en service n'a été identifiée. La profondeur de travail, l'effort de traction, le diamètre des roues et la voie restent non publiés.
