Le cultivateur canadien « Silex » est un cultivateur attelé à dents à ressort et socs reversibles, construit par Puzenat à Bourbon-Lancy (Saône-et-Loire). Il se distingue des autres cultivateurs de la maison par son chariot indépendant : les roues hautes et le siège sont portés par un châssis séparé du bâti porte-dents, de sorte que les dents suivent les inégalités du sol sans être commandées par la marche des roues. Il figure au catalogue général de 1912-1913 (Puzenat, 1912) et n'a pas été retrouvé dans l'extrait du catalogue de 1921-1922 consulté.
Le constructeur en garantit la « solidité absolue » et un « travail supérieur » (Puzenat, 1912) — arguments commerciaux, cités comme tels. Toutes les données de la présente fiche sont des données de catalogue, annoncées par le constructeur et non vérifiées sur des exemplaires conservés.
Description

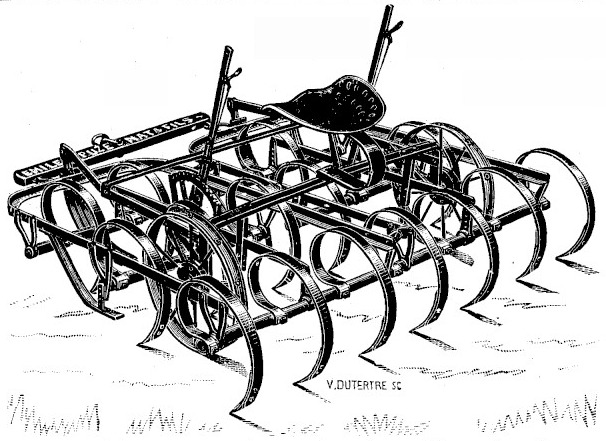

Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source
Le bâti est fait de tubes d'acier — que le catalogue vend au mètre — reliés par des entretoises et des bras-consoles, et articulés entre eux : chaque tube porte une rangée de dents, serrées par des fourrures. Les dents sont des lames d'acier recourbées à ressort, terminées par un soc reversible que l'on retourne quand un bord est usé ; un soc effilé d'un bout, destiné à démousser les prairies, et une lame triangulaire peuvent s'y substituer.
Le catalogue met en avant deux traits propres à l'instrument (Puzenat, 1912) : son chariot à roues hautes, indépendant du bâti des dents, qui permet à celles-ci « de suivre toutes les inégalités du sol » ; et son siège à ressort, « placé de façon à permettre au conducteur d'agir commodément sur tous les leviers ». Pour le reste, le constructeur le donne pour avoir « tous les avantages » de ses herses canadiennes « Silex », dont il reprend le nom et le principe.
Le tirage se fait par une barre d'attelage à crochet, reliée à un régulateur denté : c'est cet organe qui règle l'attaque des dents. La profondeur de travail, l'effort de traction, le diamètre des roues et la voie ne sont pas publiés.
Dents
Trois modèles de dents sont proposés, et ils commandent la masse de l'instrument : la dent plate à ressort, dite modèle A, la dent étranglée à ressort, modèle A bis, et la dent renforcée étranglée à ressort, modèle B. Les modèles A et A bis, de même masse, partagent le même soc reversible ; le modèle B, plus lourd, reçoit un soc propre.
Dimensions
Le catalogue ne publie que trois numéros, désignés par leur nombre de dents. Les masses ne se distinguent qu'entre les dents A ou A bis d'une part et les dents B de l'autre. Le siège peut être omis à la commande (Puzenat, 1912).
| Dents | Largeur de travail | Force | Masse, dents A ou A bis | Masse, dents B |
|---|---|---|---|---|
| 15 | 1,60 m | 2 chevaux | 160 kg | 171 kg |
| 17 | 1,70 m | 2 chevaux | 170 kg | 183 kg |
| 23 | 2,25 m | 3 chevaux | 200 kg | 217 kg |
Le cultivateur « Silex » est ainsi le plus large des cultivateurs à dents flexibles du catalogue de 1912 — 2,25 m contre 1,80 m au cultivateur « L'Universel » et 1,60 m au cultivateur « Grip ».
Organes et nomenclature
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

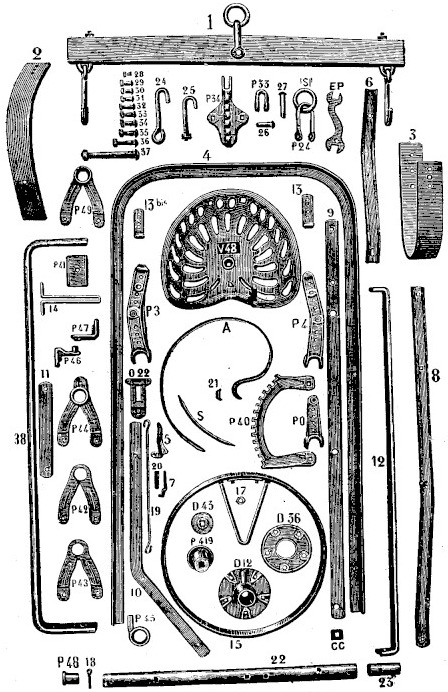

Le catalogue publie, avec une planche des pièces (figure 60), la nomenclature complète des rechanges, descendue jusqu'à la goupille. La numérotation imprimée commence au numéro 8 : les numéros 1 à 7 ne figurent pas dans la liste, qui renvoie néanmoins à des pièces n° 2 et n° 6. Elle est reproduite ci-dessous ; le tarif qui l'accompagne n'est pas repris ici (Puzenat, 1912).
Nomenclature complet des pièces de rechange
| N° | Désignation |
|---|---|
| 8 | Bras-console acier, droite ou gauche |
| 9 | Barre d'articulation en acier |
| 10 | Levier |
| 11 | Petite entretoise en acier |
| 12 | Entretoise acier |
| 13 | Équerre à régulateur de la pièce n° 6 |
| 13 bis | Équerre à régulateur de la pièce n° 2 |
| 14 | Enchape régulateur qui se relie à la pièce n° 38 |
| 15 | Bandage de roue |
| 16 | Rais double en V garni de quatre écrous |
| 17 | Écrou de rais double |
| 18 | Goupille double pour tubulure n° P48 |
| 19 | Tringle du loquet des leviers |
| 20 | Ressort des leviers |
| 21 | Fourrure de serrage des dents à ressort |
| 22 | Tube porte-dents, le mètre |
| 23 | Tube de buttée |
| 24 | Crochet de barre d'attelage |
| 25 | Piton à écrou de barre d'attelage |
| 26 | Goupille de la chape P33 |
| 27 | Goupille de la chape P24 |
| 28 à 36 | Série de boulons |
| 37 | Boulon tête ronde, tige 160/16, pour axe P419 |
| 38 | Grand support du siège et des roues |
| PO | Bras d'articulation des tubes |
| P3 | Porte-levier d'articulation des tubes, côté gauche |
| P4 | Porte-levier d'articulation des tubes, côté droit |
| P24 | Chape de barre d'attelage |
| P33 | Chape du régulateur |
| P34 | Régulateur de tirage |
| P40 | Régulateur denté |
| P41 | Support de siège |
| P42 | Support de tube d'arrière |
| P43 | Support spécial d'arrière |
| P44 | Support de milieu |
| P45 | Collier à patte |
| P46 | Équerre à culot pour articulation |
| P47 | Équerre à œil pour articulation |
| P48 | Tubulure pour fixer les tubes |
| P49 | Support de tube |
| P419 | Axe de roue porteuse |
| D12 | Moyeu en fonte |
| D36 | Plaque du moyeu |
| D43 | Rondelle du bout du moyeu |
| O22 | Glissière du loquet |
| V48 | Siège |
| CC | Fourrure allant dans les pièces n° 8 et n° 12 |
| S | Anneau de chape de barre d'attelage |
| EP | Clé |
| A | Dent plate à ressort, seule |
| A bis | Dent étranglée à ressort, seule |
| B | Dent renforcée étranglée à ressort, seule |
| S | Soc reversible pour dents A et A bis |
| — | Soc reversible pour dents B |
| — | Soc effilé d'un bout pour démousser les prairies, dents A et A bis |
| — | Soc effilé d'un bout pour démousser les prairies, dents B |
| SD | Lame triangulaire |
| — | Roue complète de chariot |
Histoire technique
Le cultivateur « Silex » est présenté comme nouveau au catalogue général n° 19 de 1912-1913, dans le prolongement des herses canadiennes du même nom auxquelles il emprunte son bâti tubulaire et ses dents à ressort. Il vient au catalogue à côté de deux autres cultivateurs à dents flexibles lancés la même année, « L'Universel » et « Grip », dont il diffère par le chariot porteur indépendant.
L'extrait du catalogue de 1921-1922 consulté conserve les herses canadiennes « Silex » mais ne comporte pas de cultivateur de ce nom ; comme il s'agit d'un extrait et non du catalogue complet, cette absence ne suffit pas à conclure à l'arrêt de sa fabrication. Les catalogues consultés ne permettent pas de dater la fin de sa production.
Limites
Tout ce qui précède provient de la documentation du constructeur, qui prévient elle-même, dans son édition de 1921-1922, que « les débits, poids et dimensions ne sont donnés qu'approximativement » et que les gravures ne sont pas toujours la reproduction exacte des machines construites (Puzenat, 1921).
Aucune source indépendante décrivant un cultivateur « Silex » conservé ou en service n'a été identifiée. Le nombre de rangs de dents, la profondeur de travail, l'effort de traction, le diamètre des roues hautes du chariot et la voie ne sont pas publiés, non plus que le nombre de leviers, dont la gravure et la nomenclature des rechanges indiquent seulement qu'il y en a plusieurs.
Voir aussi
Sources
- Émile Puzenat & Fils, Catalogue général de la manufacture centrale de machines et instruments agricoles. Usines Saint-Denis. Bourbon-Lancy (Saône-&-Loire). N° 19, Nancy, Berger-Levrault, [1912], p. 35, cote CNAM-BIB B 15177, numérisé par le Cnum. Consulté le 18 août 2026.
- C. Puzenat, Extrait du catalogue général 1921-1922, N° 21, Bourbon-Lancy, [1921], p. 28 et 29 pour les herses canadiennes « Silex », numérisation (2014) diffusée par le site tracteurs-someca.fr, http://www.tracteurs-someca.fr/ (site servi en HTTP seulement, non lié ici). Consultée le 18 août 2026.
