La herse canadienne « Silex » est un cultivateur à dents à ressort construit tout acier par Puzenat à Bourbon-Lancy (Saône-et-Loire). Ses organes de travail sont des dents plates recourbées en crosse, boulonnées sur des tubes porte-dents : leur élasticité les fait vibrer dans le sol et leur permet de s'effacer devant un obstacle, au lieu de le heurter comme une dent rigide. Chaque dent porte un soc réversible, retourné quand la pointe est usée. L'instrument figure aux catalogues de 1912-1913 et de 1921-1922, décliné en montages sur patins ou sur roulettes, de une à trois sections (Puzenat, 1912 ; Puzenat, 1921).
Le constructeur en fait, « après nos râteaux, faneuses et cultivateurs », son « plus grand succès », et met en avant chez la dent « l'élasticité parfaite sans déformation aucune » et « la solidité absolue » (Puzenat, 1912) — arguments commerciaux, cités comme tels ; la page de garde invite d'ailleurs à « se méfier des imitations » et à « exiger la marque Silex ». Toutes les données de la présente fiche sont des données de catalogue, annoncées par le constructeur et non vérifiées sur des exemplaires conservés. La maison donne le même nom de gamme à un cultivateur « Silex », instrument distinct.

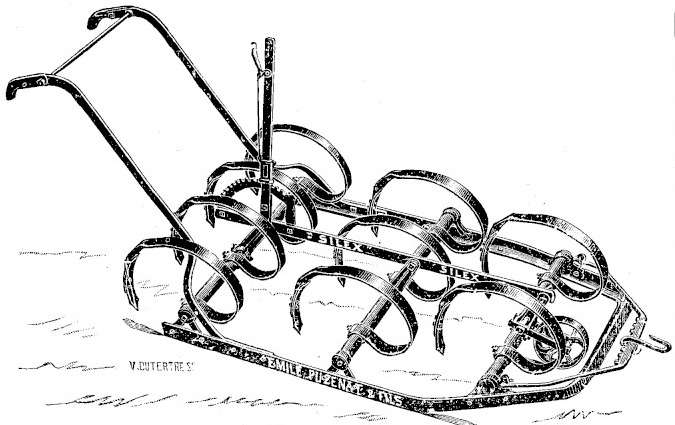

Description
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source
Le bâti est un cadre d'acier — en cornière sur les modèles à patins de 1912, en acier plat sur les modèles à roulettes — qui porte deux ou trois tubes transversaux. Les dents se fixent sur ces tubes par une contre-plaque de serrage, et leur inclinaison se règle par une platine à crans cintrés : la nomenclature de rechange désigne cette pièce comme la « nouvelle platine à crans cintrés pour le réglage des dents à ressorts », avec sa rondelle spéciale à crans. Un levier à poignée, verrouillé par un loquet à ressort sur un régulateur denté, commande le relevage (Puzenat, 1912).
L'attelage se fait par une barre d'attelage en bois ferré, montée sur une chape à anneau. Deux dispositifs de tirage coexistent aux deux catalogues : le tirage à crémaillère, qui règle la hauteur du point de traction, et un dispositif de traction centrale ou latérale et de terrage variable, breveté S. G. D. G., que le constructeur présente comme « le seul permettant aux dents d'avant de travailler à la même profondeur que celles d'arrière, même en attelant très court ». Les modèles à une section reçoivent en outre des mancherons d'acier, qui permettent de conduire l'instrument à la main comme une houe attelée.
Dents et socs
Trois dents sont au catalogue, dans les deux millésimes, et le choix se fait à la commande (Puzenat, 1912 ; Puzenat, 1921) :
- Modèle A — dent plate ordinaire ;
- Modèle A bis — dent ordinaire étranglée, c'est-à-dire rétrécie au-dessus du soc ; c'est celle que le constructeur recommande, et celle qu'il monte par défaut en 1921-1922 sauf indication contraire ;
- Modèle B — dent renforcée et étranglée.
Les socs sont réversibles. Le catalogue en distingue trois formes : le soc courant, le soc effilé d'un bout, et le soc triangulaire, ce dernier vendu comme lame triangulaire de 0,17 m de large. Les socs réversibles spéciaux « à pointe effilée d'un seul côté », destinés à travailler les luzernes et à démousser les prairies, se commandent en supplément.
Montages
Le catalogue de 1912-1913 propose cinq montages, qui se distinguent par l'appui au sol — patins ou roulettes — et par le nombre de sections (Puzenat, 1912) :
- À patins, une section, dents sur deux tubes, avec mancherons, spéciale pour la vigne — 3 à 6 dents, la plus étroite de la gamme ;
- À patins, une section, mancherons acier modèle E. P. et tirage à crémaillère — 5 à 12 dents ;
- À patins, deux et trois sections — 13 à 25 dents ;
- À roulettes, une section, même équipement que le précédent — 7 à 12 dents ;
- À roulettes, deux et trois sections — 13 à 25 dents.
L'extrait du catalogue de 1921-1922 consulté ne conserve que les montages sur patins : le modèle spécial vigne, réduit à une seule taille de cinq dents, le modèle E. P. à une section, et le modèle à deux sections. Les montages sur roulettes et les herses à trois sections n'y figurent plus.
Dimensions en 1912
Les données s'entendent pour l'instrument complet et varient selon le modèle de dent monté. Sur les modèles à une section, la fourniture sans mancherons est proposée en variante (Puzenat, 1912).
| Dents | Largeur de travail | Force | Poids avec dents A ou A bis |
|---|---|---|---|
| 3 | 0,40 m | 1 cheval | 46 kg |
| 4 | 0,50 m | 1 cheval | 50 kg |
| 5 | 0,60 m | 1 cheval | 54 kg |
| 6 | 0,70 m | 1 cheval | 57 kg |
Ces herses de vigne peuvent être montées avec une roue à l'avant solidaire du levier de relevage, ou avec trois roues solidaires du levier ; elles peuvent aussi être livrées sans le tirage breveté.
| Dents | Largeur de travail | Force | Poids dents A ou A bis | Poids dents B |
|---|---|---|---|---|
| 5 | 0,50 m | 1 cheval | 49 kg | 53 kg |
| 6 | 0,60 m | 1 cheval | 62 kg | 66 kg |
| 7 | 0,70 m | 1 cheval | 66 kg | 71 kg |
| 8 | 0,80 m | 1 cheval | 70 kg | 76 kg |
| 9 | 0,90 m | 1 à 2 chevaux | 73 kg | 80 kg |
| 10 | 1,00 m | 2 chevaux | 77 kg | 85 kg |
| 11 | 1,10 m | 2 chevaux | 80 kg | 86 kg |
| 12 | 1,20 m | 2 chevaux | 83 kg | 90 kg |
Une roue à l'avant solidaire du levier de relevage, trois roues solidaires et le dispositif de traction breveté sont proposés en supplément.
| Sections | Dents | Largeur de travail | Force | Poids dents A ou A bis | Poids dents B |
|---|---|---|---|---|---|
| 2 | 13 | 1,50 m | 2 chevaux | 112 kg | 121 kg |
| 2 | 15 | 1,66 m | 2 chevaux | 119 kg | 130 kg |
| 2 | 17 | 1,80 m | 2 à 3 chevaux | 127 kg | 139 kg |
| 3 | 19 | 2,30 m | 3 chevaux | 175 kg | 189 kg |
| 3 | 23 | 2,50 m | 4 chevaux | 184 kg | 200 kg |
| 3 | 25 | 2,80 m | 4 chevaux | 193 kg | 210 kg |
| Dents | Largeur de travail | Force | Poids dents A ou A bis | Poids dents B |
|---|---|---|---|---|
| 7 | 0,70 m | 1 cheval | 73 kg | 79 kg |
| 8 | 0,80 m | 1 cheval | 78 kg | 85 kg |
| 9 | 0,90 m | 1 fort cheval | 82 kg | 89 kg |
| 10 | 1,00 m | 2 chevaux | 86 kg | 92 kg |
| 11 | 1,10 m | 2 chevaux | 90 kg | 98 kg |
| 12 | 1,20 m | 2 chevaux | 94 kg | 103 kg |
| Sections | Dents | Largeur de travail | Force | Poids dents A ou A bis | Poids dents B |
|---|---|---|---|---|---|
| 2 | 13 | 1,50 m | 2 chevaux | 131 kg | 141 kg |
| 2 | 15 | 1,66 m | 2 chevaux | 137 kg | 148 kg |
| 2 | 17 | 1,80 m | 2 à 3 chevaux | 145 kg | 158 kg |
| 3 | 19 | 2,30 m | 3 chevaux | 196 kg | 210 kg |
| 3 | 23 | 2,60 m | 4 chevaux | 211 kg | 228 kg |
| 3 | 25 | 2,90 m | 4 chevaux | 219 kg | 236 kg |
Les roues hautes se commandent en supplément, par section.
Dimensions en 1921
Les poids ne sont plus publiés. Sauf indication contraire, les herses sont livrées avec dents A bis, avec mancherons pour les modèles à une section, et sans roues solidaires (Puzenat, 1921).
| Modèle | Dents | Largeur de travail | Force |
|---|---|---|---|
| Spécial vigne, dents sur deux tubes | 5 | 0,60 m | 1 cheval |
| E. P., tirage à crémaillère | 5 | 0,60 m | 1 cheval |
| E. P., tirage à crémaillère | 6 | 0,70 m | 1 cheval |
| E. P., tirage à crémaillère | 7 | 0,70 m | 1 cheval |
| E. P., tirage à crémaillère | 8 | 0,80 m | 1 cheval |
| E. P., tirage à crémaillère | 9 | 0,90 m | 1 à 2 chevaux |
| E. P., tirage à crémaillère | 10 | 1,00 m | 2 chevaux |
| E. P., tirage à crémaillère | 12 | 1,20 m | 2 chevaux |
Une valeur de ce tableau appelle une réserve, vérifiée sur l'agrandissement du scan : la largeur de 0,70 m est portée deux fois de suite, aux herses de six et de sept dents, alors que le catalogue de 1912-1913 donnait 0,60 m à six dents. L'anomalie est reproduite telle quelle et reste à trancher sur un autre exemplaire du catalogue.
| Sections | Dents | Largeur de travail | Force |
|---|---|---|---|
| 2 | 13 | 1,50 m | 2 chevaux |
| 2 | 15 | 1,66 m | 2 chevaux |
| 2 | 17 | 1,80 m | 2 à 3 chevaux |
Les variantes de 1921-1922 sont les suivantes : une roue avant solidaire du levier de relevage ; trois roues solidaires ; six roues solidaires des leviers de relevage sur le modèle à deux sections, soit trois par section ; dispositif de traction breveté en remplacement du tirage à crémaillère. À l'inverse, la herse peut être fournie sans mancherons. Sur le modèle spécial vigne, livré d'origine avec le tirage breveté, le tirage à crémaillère se substitue au dispositif breveté.
Organes et nomenclature
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source
Le catalogue de 1912-1913 consacre deux pages entières aux rechanges, avec leurs planches : l'une pour les herses à patins (figure 55), l'autre pour les herses sur roulettes (figure 58). Les deux planches et les deux nomenclatures sont reproduites ci-dessous ; les tarifs qui les accompagnent ne sont pas repris ici (Puzenat, 1912).

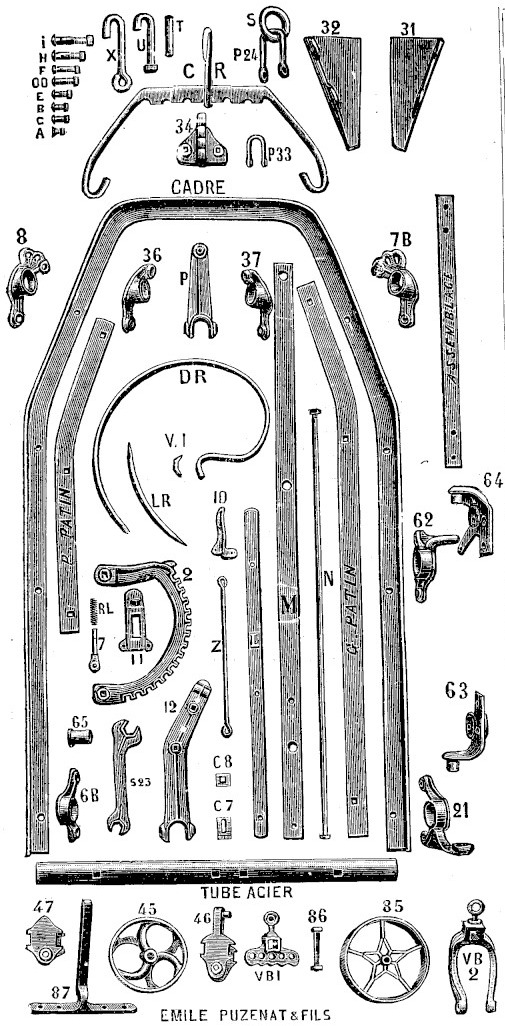

Nomenclature des pièces des herses à patins
| N° | Désignation |
|---|---|
| C8 | Rondelle spéciale à crans allant avec la pièce C7 |
| L | Levier en acier du régulateur |
| M | Barre d'assemblage et d'articulation des 3 tubes |
| N | Tringle ou boulon d'assemblage des tubes |
| Cadre | Cadre en cornière acier à 7 dents |
| — | Cadre en cornière acier à 8 dents |
| — | Cadre en cornière acier à 9 dents |
| — | Cadre en cornière acier à 10 dents |
| — | Cadre en cornière acier à 11 dents |
| — | Cadre en cornière acier à 12 dents |
| Tube | Tube porte-dents à ressort, le mètre courant |
| A | Dent plate à ressort (seule) |
| A bis | Dent étranglée à ressort (seule) |
| B | Dent renforcée à ressort (seule) |
| — | Soc réversible pour dents A et A bis |
| — | Soc réversible pour dents B |
| — | Soc effilé d'un bout pour dents A et A bis |
| — | Soc effilé d'un bout pour dents B |
| SD | Lame triangulaire de 0,17 m de large |
| P Pat | Patin en acier |
| G Pat. | Patin en acier, grand modèle |
| — | Assemblage en acier |
| CR | Nouveau tirage à crémaillère pour herse à 1 partie |
| S | Anneau de la chape de tirage n° P24 |
| T | Axe de la chape |
| U | Piton à écrou de la barre d'attelage |
| X | Piton à crochet de la barre d'attelage |
| — | Barre d'attelage complète |
| — | Barre d'attelage, le bois seulement |
| P24 | Chape de barre d'attelage |
| P33 | Chape du régulateur n° 34 |
| 5 B | Palier porte-tube ancien à piton |
| 6 B | Palier porte-tube simple nouveau |
| 7 B | Palier porte-tube et du tirage pour herse à 1 partie (côté droit) |
| P | Chape simple d'articulation |
| VB1 | Chape de tirage avec vis pour tirage breveté |
| VB2 | Chape de roue avec vis pour tirage breveté |
| 87 | Montant en fer carré pour tirage breveté |
| — | Nouveaux mancherons en acier, complets |
| 2 | Régulateur denté nouveau en acier |
| 3 | Chape ancienne du levier à 1 ou 2 trous |
| 7 | Buttée de ressort du levier de réglage |
| 8 | Palier porte-tube et du tirage pour herse à 1 partie (côté gauche) |
| 10 | Poignée du levier |
| 11 | Coulissière du levier |
| 12 | Nouvelle chape d'articulation du levier |
| 18 | Palier d'articulation mâle ancien pour piton |
| 20 | Palier d'articulation mâle |
| 21 | Nouveau palier d'articulation femelle |
| 31 | Patin (côté droit) |
| 32 | Patin (côté gauche) |
| 34 | Régulateur de tirage |
| 36 | Palier porte-tube de devant pour herse à 2 parties (côté gauche) |
| 37 | Palier porte-tube de devant pour herse à 2 parties (côté droit) |
| 45 | Roue galet de direction |
| 46 | Chape de la roue galet de direction |
| 47 | Chape de la roue galet de derrière |
| 61 | Ancien palier d'articulation femelle pour piton |
| 62 | Nouveau palier d'articulation femelle pour tubulure |
| 63 | Nouveau palier d'articulation mâle pour tubulure |
| 64 | Nouveau palier d'articulation mâle pour piton |
| 65 | Tubulure ou attache des tubes |
| 85 | Roue pour tirage breveté |
| 86 | Axe de roue de tirage breveté |
| A | Boulon tête fraisée, tige 24/9 |
| B | Boulon tête ronde, tige 30/10 |
| C | Boulon tête ronde, tige 33/8 |
| E | Boulon tête ronde, tige 40/10 |
| H | Boulon tête ronde, tige 67/12 |
| I | Boulon tête ronde, tige 77/12 |
| OO | Boulon tête ronde, tige 52/10 |
| S23 | Clé |
| RL | Ressort du loquet du levier |
| Z | Tringle du loquet du levier |
| V1 | Contre-plaque de serrage sur le tube |
| C7 | Nouvelle platine à crans cintrés pour le réglage des dents à ressorts |

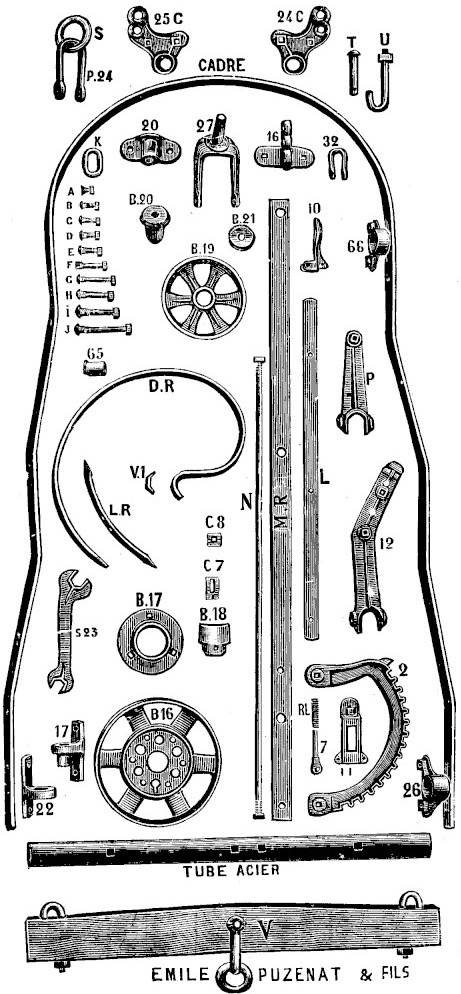

Nomenclature des pièces des herses sur roulettes
| N° | Désignation |
|---|---|
| K | Boucle ou anneau de tirage |
| L | Levier en acier du régulateur |
| M | Barre d'articulation et d'assemblage des 3 tubes |
| N | Tringle ou boulon d'assemblage des tubes |
| P | Chape d'articulation |
| S | Anneau de la chape de tirage P24 |
| T | Axe de la chape |
| U | Piton de la barre d'attelage |
| V | Barre d'attelage |
| — | Barre d'attelage, le bois seulement |
| C7 | Nouvelle platine à crans cintrés pour le réglage des dents |
| C8 | Rondelle spéciale à crans allant avec la pièce C7 |
| V1 | Contre-plaque de serrage sur le tube |
| B16 | Grande roue d'arrière |
| B17 | Contre-plaque de grande roue |
| B18 | Fourrure cintrée de grande roue |
| B19 | Petite roue |
| B20 | Axe-cône à chapeau |
| B21 | Rondelle de l'axe |
| B22 | Roue haute de 0,35 m |
| B23 | Coussinet pour roue haute |
| S23 | Clé |
| P24 | Chape de la barre d'attelage |
| 24 C | Palier porte-tube de tirage (côté droit) |
| 25 C | Palier porte-tube de tirage (côté gauche) |
| RL | Ressort du loquet du levier |
| CR | Nouveau tirage à crémaillère pour herse à 1 partie |
| 2 | Régulateur denté en acier |
| 7 | Buttée du ressort du levier de réglage |
| 10 | Poignée à chape du levier |
| 11 | Coulissière du levier |
| 12 | Nouvelle chape d'articulation du levier |
| 16 | Régulateur de tirage |
| 17 | Articulation mâle |
| 20 | Porte-chape ancien en fonte |
| — | Porte-chape nouveau en acier |
| 22 | Articulation femelle |
| 23 | Ancien palier porte-tube à piton |
| 26 | Palier porte-tube à jour |
| 27 | Chape de la roue de devant ancienne en fonte |
| — | Chape de la roue de devant nouvelle en acier |
| 32 | Chape de tirage |
| 65 | Tubulure ou attache des tubes |
| 66 | Nouveau palier porte-tube à tubulure |
| — | Nouveaux mancherons complets en acier |
| Cadre | Cadre en acier plat à 7 dents |
| — | Cadre en acier plat à 8 dents |
| — | Cadre en acier plat à 9 dents |
| — | Cadre en acier plat à 10 dents |
| — | Cadre en acier plat à 11 dents |
| — | Cadre en acier plat à 12 dents |
| Tube | Tube porte-dents à ressort, le mètre courant |
| A | Dent plate à ressort (seule) |
| A bis | Dent étranglée à ressort (seule) |
| B | Dent renforcée étranglée à ressort (seule) |
| — | Soc réversible pour dents A et A bis |
| — | Soc réversible pour dents B |
| — | Soc effilé d'un bout pour dents A et A bis |
| — | Soc effilé d'un bout pour dents B |
| SD | Lame triangulaire de 0,17 m de large |
| A | Boulon tête fraisée, tige 24/9 |
| B | Boulon tête ronde, tige 30/10 |
| C | Boulon tête ronde, tige 33/8 |
| D | Boulon tête ronde, tige 34/10 |
| E | Boulon tête ronde, tige 40/10 |
| F | Boulon tête carrée, tige 52/9 |
| G | Boulon tête ronde, tige 72/8 |
| H | Boulon tête ronde, tige 67/12 |
| I | Boulon tête ronde, tige 77/12 |
| J | Boulon tête ronde, tige 100/9 |
Histoire technique
La herse canadienne « Silex » est donnée pour nouvelle au catalogue de 1912-1913, qui lui consacre cinq pages — plus qu'à aucune autre herse de la maison — et l'annonce en pleine expansion commerciale. Le catalogue aligne les récompenses obtenues aux expositions : grands prix à Liège en 1905, à Saragosse en 1908 et à Bruxelles en 1910 ; hors concours, membre du jury, à Milan en 1906, à Londres en 1908 et à Turin en 1911 (Puzenat, 1912).
Le catalogue de 1921-1922 reprend le même palmarès en y ajoutant Gand 1913 et Strasbourg 1919, et le même texte de présentation, à ceci près que la herse y vient « après nos râteaux, faneuses et cultivateurs » et non plus après les seuls râteaux et faneuses. La gamme, elle, s'est resserrée : les montages sur roulettes et les herses à trois sections ont disparu de l'extrait consulté, et le modèle de vigne est réduit à une taille unique. Cet extrait ne couvrant pas l'intégralité du catalogue, ces absences ne valent pas preuve d'abandon. Les catalogues consultés ne permettent pas de dater la fin de la production.
Limites
Tout ce qui précède provient de la documentation du constructeur, qui prévient elle-même que « les débits, poids et dimensions ne sont donnés qu'approximativement » (Puzenat, 1921). Outre la largeur douteuse signalée plus haut, la série des poids de 1912 progresse irrégulièrement sur le modèle E. P. à patins : 49 kg à cinq dents puis 62 kg à six, alors que les augmentations suivantes ne dépassent pas 4 kg par dent. Le catalogue ne publie ni la profondeur de travail, ni la section des dents, ni l'écartement des rangs ; les poids ne sont plus publiés du tout en 1921-1922. Aucune source indépendante décrivant un exemplaire conservé ou en service n'a été identifiée.
Voir aussi
Sources
- Émile Puzenat & Fils, Catalogue général de la manufacture centrale de machines et instruments agricoles. Usines Saint-Denis. Bourbon-Lancy (Saône-&-Loire). N° 19, Nancy, Berger-Levrault, [1912], p. 30 à 34, cote CNAM-BIB B 15177, numérisé par le Cnum. Consulté le 18 août 2026.
- C. Puzenat, Extrait du catalogue général 1921-1922, N° 21, Bourbon-Lancy, [1921], p. 28 et 29, numérisation (2014) diffusée par le site tracteurs-someca.fr, http://www.tracteurs-someca.fr/ (site servi en HTTP seulement, non lié ici). Consultée le 18 août 2026.
