La herse en Z est une herse articulée tout acier construite par Puzenat à Bourbon-Lancy (Saône-et-Loire). C'est l'instrument fondateur de la maison : son brevet, déposé par Émile Puzenat en 1873, est à l'origine de la manufacture. Elle se compose de compartiments dont les flèches dessinent la lettre Z, réunis par des chaînes croisées centrales, et se décline en trois formes — à deux, trois ou quatre flèches par compartiment — et en sept numéros, du n° 0 pour terrains très difficiles au n° 6 pour terrains très légers (Puzenat, 1912 ; Puzenat, 1921).
Le constructeur présente son modèle comme ayant « fait ses preuves depuis de longues années » et permettant « de produire à la fois, avec le même outil, des hersages légers, moyens ou énergiques » (Puzenat, 1912) — arguments commerciaux, cités comme tels. Toutes les données de la présente fiche sont des données de catalogue, annoncées par le constructeur et non vérifiées sur des exemplaires conservés.
Description
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

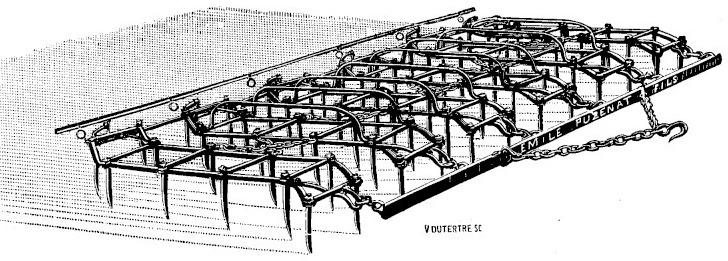

Chaque compartiment est un cadre d'acier dont les flèches forment des Z, garni de dents en acier dont l'écrou est retenu par une platine de sûreté — dispositif donné pour empêcher tout dévissage en travail. L'écartement moyen des dents est de 40 à 45 mm quelle que soit la forme. Les compartiments sont reliés entre eux par des chaînes croisées centrales « à effet convergent », qui évitent à la herse de bourrer par leur mouvement de rappel simultané et laissent chaque compartiment libre de suivre les sinuosités du sol (Puzenat, 1912).
L'arrière de la herse reçoit, au choix, des barres d'assemblage — pour les hersages légers —, une barre d'équilibre — pour les hersages moyens — ou les deux ensemble, accrochées à l'arrière, pour les hersages énergiques : ces barres empêchent le chevauchement et le renversement des compartiments tout en maintenant les dents à distance régulière, sans rigidité ni frottement. En 1912-1913, barres d'assemblage ou barre d'équilibre sont comprises au choix dans la fourniture courante, les deux ensemble se commandant en supplément ; en 1921-1922, il en va de même et, sauf indication contraire, les herses sont livrées avec barres d'assemblage. Les barres d'attelage, d'équilibre ou d'assemblage demandées séparément se vendent au poids (Puzenat, 1912 ; Puzenat, 1921).
L'attelage se fait par la barre d'attelage et ses chaînes ; la force demandée va d'un tout petit cheval pour la plus petite herse n° 6 à quatre chevaux pour la n° 0 la plus large. Aucune masse d'ensemble autre que celles des tableaux ci-dessous n'est publiée.
Formes et numéros
Les trois formes se distinguent par le nombre de flèches de chaque compartiment. Les herses à deux flèches « conviennent particulièrement pour les terrains accidentés ou que l'on cultive à planches rapprochées » ; celles à trois et à quatre flèches — cette dernière dite « genre Howard » — sont employées de préférence dans les terrains cultivés à plat (Puzenat, 1912).
Les numéros 0 à 6 gradent la herse selon le terrain, par la grosseur et la longueur des dents ; les n° 0 à 2 portent six rangs de dents en longueur, les n° 3 à 6 cinq rangs :
| Numéro | Rangs de dents | Grosseur des dents | Longueur des dents | Terrains annoncés |
|---|---|---|---|---|
| 0 (forte) | 6 | 19 mm | 20 cm | très difficiles ou compacts |
| 1 | 6 | 17 mm | 19 cm | forts |
| 2 | 6 | 17 mm | 19 cm | ordinaires |
| 2 (léger) | 6 | 15 mm | 19 cm | ordinaires |
| 3 | 5 | 17 mm | 19 cm | ordinaires |
| 4 | 5 | 15 mm | 17 cm | un peu légers |
| 5 | 5 | 13 mm | 16 cm | légers ; binages des blés et avoines au printemps |
| 6 | 5 | 11 mm | 14 cm | très légers ou légers binages |
Le catalogue de 1912-1913 propose en outre une herse flexible à brisures centrales : même herse en Z, dont chaque compartiment reçoit une brisure centrale à ressorts en acier qui la rend « souple en tous sens » ; le constructeur la donne pour mieux niveler le terrain, les chocs se trouvant amortis par la brisure. Elle ne se fabrique qu'avec les herses à six rangs de dents — n° 0, 1 et 2 —, en supplément, par compartiment (Puzenat, 1912). Pour le transport d'un champ à l'autre, la maison propose par ailleurs des montages sur traîneaux supports articulés, créés en 1912, ainsi qu'un traîneau acier à quatre roues.
Dimensions en 1912
Les données ci-dessous s'entendent pour une herse fournie avec barres d'assemblage ou barre d'équilibre au choix. La dent de rechange en acier se commande avec sa platine de sûreté (Puzenat, 1912).
| Herse | Compartiments | Dents | Largeur | Poids | Force |
|---|---|---|---|---|---|
| N° 0 | 3 | 36 | 1,60 m | 113 kg | 1 à 2 chevaux |
| N° 0 | 4 | 48 | 2,20 m | 150 kg | 2 à 3 chevaux |
| N° 0 | 5 | 60 | 2,75 m | 191 kg | 4 chevaux |
| N° 0 | 6 | 72 | 3,30 m | 232 kg | 4 chevaux |
| N° 1 | 3 | 36 | 1,60 m | 84 kg | 1 cheval |
| N° 1 | 4 | 48 | 2,20 m | 112 kg | 2 chevaux |
| N° 1 | 5 | 60 | 2,75 m | 147 kg | 3 chevaux |
| N° 1 | 6 | 72 | 3,30 m | 173 kg | 3 à 4 chevaux |
| N° 2 | 3 | 36 | 1,60 m | 74 kg | 1 cheval |
| N° 2 | 4 | 48 | 2,20 m | 100 kg | 2 chevaux |
| N° 2 | 5 | 60 | 2,75 m | 127 kg | 2 à 3 chevaux |
| N° 2 | 6 | 72 | 3,30 m | 152 kg | 3 chevaux |
| N° 2 léger | 3 | 36 | 1,60 m | 65 kg | 1 cheval |
| N° 2 léger | 4 | 48 | 2,20 m | 87 kg | 2 chevaux |
| N° 2 léger | 5 | 60 | 2,75 m | 110 kg | 3 chevaux |
| N° 2 léger | 6 | 72 | 3,30 m | 134 kg | 3 chevaux |
| N° 3 | 3 | 30 | 1,55 m | 68 kg | 1 cheval |
| N° 3 | 4 | 40 | 2,10 m | 90 kg | 2 chevaux |
| N° 3 | 5 | 50 | 2,65 m | 116 kg | 2 à 3 chevaux |
| N° 3 | 6 | 60 | 3,20 m | 141 kg | 3 chevaux |
| N° 4 | 3 | 30 | 1,55 m | 58 kg | 1 cheval |
| N° 4 | 4 | 40 | 2,10 m | 77 kg | 2 petits chevaux |
| N° 4 | 5 | 50 | 2,65 m | 99 kg | 2 chevaux |
| N° 4 | 6 | 60 | 3,20 m | 120 kg | 3 petits chevaux |
| N° 5 | 3 | 30 | 1,40 m | 42 kg | 1 petit cheval |
| N° 5 | 4 | 40 | 1,85 m | 57 kg | 1 cheval |
| N° 5 | 5 | 50 | 2,35 m | 72 kg | 1 cheval |
| N° 5 | 6 | 60 | 2,85 m | 89 kg | 2 chevaux |
| N° 6 | 3 | 30 | 1,20 m | 27 kg | 1 petit cheval |
| N° 6 | 4 | 40 | 1,65 m | 36 kg | 1 cheval |
| N° 6 | 5 | 50 | 2,10 m | 46 kg | 1 cheval |
| N° 6 | 6 | 60 | 2,40 m | 58 kg | 1 cheval |
| Herse | Compartiments | Dents | Largeur | Poids | Force |
|---|---|---|---|---|---|
| N° 0 | 2 | 36 | 1,60 m | 113 kg | 1 à 2 chevaux |
| N° 0 | 3 | 54 | 2,45 m | 173 kg | 3 chevaux |
| N° 0 | 4 | 72 | 3,20 m | 240 kg | 4 chevaux |
| N° 1 | 2 | 36 | 1,55 m | 85 kg | 1 cheval |
| N° 1 | 3 | 54 | 2,35 m | 130 kg | 2 à 3 chevaux |
| N° 1 | 4 | 72 | 3,20 m | 173 kg | 3 chevaux |
| N° 2 | 2 | 36 | 1,55 m | 76 kg | 1 cheval |
| N° 2 | 3 | 54 | 2,35 m | 114 kg | 2 à 3 chevaux |
| N° 2 | 4 | 72 | 3,20 m | 153 kg | 3 chevaux |
| N° 2 léger | 2 | 36 | 1,55 m | 65 kg | 1 cheval |
| N° 2 léger | 3 | 54 | 2,35 m | 98 kg | 2 chevaux |
| N° 2 léger | 4 | 72 | 3,20 m | 130 kg | 2 à 3 chevaux |
| N° 3 | 2 | 30 | 1,55 m | 67 kg | 1 cheval |
| N° 3 | 3 | 45 | 2,35 m | 102 kg | 2 chevaux |
| N° 3 | 4 | 60 | 3,20 m | 136 kg | 3 chevaux |
| N° 4 | 2 | 30 | 1,55 m | 57 kg | 1 cheval |
| N° 4 | 3 | 45 | 2,35 m | 88 kg | 2 petits chevaux |
| N° 4 | 4 | 60 | 3,20 m | 119 kg | 2 à 3 chevaux |
| N° 5 | 2 | 30 | 1,40 m | 42 kg | 1 cheval |
| N° 5 | 3 | 45 | 2,10 m | 65 kg | 1 cheval |
| N° 5 | 4 | 60 | 2,90 m | 90 kg | 2 petits chevaux |
| N° 6 | 2 | 30 | 1,20 m | 27 kg | 1 petit cheval |
| N° 6 | 3 | 45 | 1,80 m | 42 kg | 1 cheval |
| N° 6 | 4 | 60 | 2,45 m | 57 kg | 1 cheval |
| Herse | Compartiments | Dents | Largeur | Poids | Force |
|---|---|---|---|---|---|
| N° 0 | 1 | 24 | 1,00 m | 69 kg | 1 cheval |
| N° 0 | 2 | 48 | 2,10 m | 140 kg | 2 à 3 chevaux |
| N° 0 | 3 | 72 | 3,20 m | 215 kg | 4 chevaux |
| N° 1 | 1 | 24 | 1,00 m | 52 kg | 1 cheval |
| N° 1 | 2 | 48 | 2,10 m | 108 kg | 2 chevaux |
| N° 1 | 3 | 72 | 3,20 m | 166 kg | 3 chevaux |
| N° 2 | 1 | 24 | 1,00 m | 46 kg | 1 cheval |
| N° 2 | 2 | 48 | 2,10 m | 96 kg | 2 chevaux |
| N° 2 | 3 | 72 | 3,20 m | 148 kg | 3 chevaux |
| N° 3 | 1 | 20 | 1,00 m | 41 kg | 1 cheval |
| N° 3 | 2 | 40 | 2,10 m | 86 kg | 2 chevaux |
| N° 3 | 3 | 60 | 3,10 m | 132 kg | 3 chevaux |
| N° 4 | 1 | 20 | 1,00 m | 34 kg | 1 petit cheval |
| N° 4 | 2 | 40 | 2,10 m | 70 kg | 1 cheval |
| N° 4 | 3 | 60 | 3,10 m | 109 kg | 2 chevaux |
| N° 5 | 1 | 20 | 0,95 m | 27 kg | 1 petit cheval |
| N° 5 | 2 | 40 | 1,85 m | 55 kg | 1 cheval |
| N° 5 | 3 | 60 | 2,85 m | 86 kg | 2 chevaux |
| N° 6 | 1 | 20 | 0,80 m | 16 kg | 1 tout petit cheval |
| N° 6 | 2 | 40 | 1,65 m | 34 kg | 1 petit cheval |
| N° 6 | 3 | 60 | 2,50 m | 54 kg | 1 cheval |
Déclinaisons de 1921
En 1921-1922, la gamme est inchangée dans sa structure : mêmes trois formes, mêmes numéros 0 à 6 (Puzenat, 1921).
Herses à 2 flèches par compartiment, catalogue 1921-1922
| Herse | Compartiments | Dents | Largeur | Poids | Force |
|---|---|---|---|---|---|
| N° 0 | 3 | 36 | 1,60 m | 112 kg | 1 à 2 chevaux |
| N° 0 | 4 | 48 | 2,20 m | 148 kg | 2 à 3 chevaux |
| N° 0 | 5 | 60 | 2,75 m | 188 kg | 4 chevaux |
| N° 0 | 6 | 72 | 3,30 m | 229 kg | 4 chevaux |
| N° 1 | 3 | 36 | 1,60 m | 82 kg | 1 cheval |
| N° 1 | 4 | 48 | 2,20 m | 112 kg | 2 chevaux |
| N° 1 | 5 | 60 | 2,75 m | 143 kg | 3 chevaux |
| N° 1 | 6 | 72 | 3,30 m | 170 kg | 3 à 4 chevaux |
| N° 2 | 3 | 36 | 1,60 m | 74 kg | 1 cheval |
| N° 2 | 4 | 48 | 2,20 m | 100 kg | 2 chevaux |
| N° 2 | 5 | 60 | 2,75 m | 127 kg | 2 à 3 chevaux |
| N° 2 | 6 | 72 | 3,30 m | 152 kg | 3 chevaux |
| N° 2 léger | 3 | 36 | 1,60 m | 64 kg | 1 cheval |
| N° 2 léger | 4 | 48 | 2,20 m | 87 kg | 2 chevaux |
| N° 2 léger | 5 | 60 | 2,75 m | 109 kg | 3 chevaux |
| N° 2 léger | 6 | 72 | 3,30 m | 132 kg | 3 chevaux |
| N° 3 | 3 | 30 | 1,55 m | 68 kg | 1 cheval |
| N° 3 | 4 | 40 | 2,10 m | 90 kg | 2 chevaux |
| N° 3 | 5 | 50 | 2,65 m | 116 kg | 2 à 3 chevaux |
| N° 3 | 6 | 60 | 3,20 m | 141 kg | 3 chevaux |
| N° 4 | 3 | 30 | 1,55 m | 58 kg | 1 cheval |
| N° 4 | 4 | 40 | 2,10 m | 77 kg | 2 petits chevaux |
| N° 4 | 5 | 50 | 2,65 m | 99 kg | 2 chevaux |
| N° 4 | 6 | 60 | 3,20 m | 119 kg | 3 petits chevaux |
| N° 5 | 3 | 30 | 1,40 m | 42 kg | 1 petit cheval |
| N° 5 | 4 | 40 | 1,85 m | 57 kg | 1 cheval |
| N° 5 | 5 | 50 | 2,35 m | 73 kg | 1 cheval |
| N° 5 | 6 | 60 | 2,85 m | 89 kg | 2 chevaux |
| N° 6 | 3 | 30 | 1,20 m | 28 kg | 1 petit cheval |
| N° 6 | 4 | 40 | 1,65 m | 38 kg | 1 cheval |
| N° 6 | 5 | 50 | 2,10 m | 49 kg | 1 cheval |
| N° 6 | 6 | 60 | 2,40 m | 60 kg | 1 cheval |
Herses à 3 et à 4 flèches par compartiment, catalogue 1921-1922
| Herse | Compartiments | Dents | Largeur | Poids | Force |
|---|---|---|---|---|---|
| N° 0 | 2 | 36 | 1,60 m | 112 kg | 1 à 2 chevaux |
| N° 0 | 3 | 54 | 2,45 m | 172 kg | 3 chevaux |
| N° 0 | 4 | 72 | 3,20 m | 239 kg | 4 chevaux |
| N° 1 | 2 | 36 | 1,55 m | 84 kg | 1 cheval |
| N° 1 | 3 | 54 | 2,35 m | 128 kg | 2 à 3 chevaux |
| N° 1 | 4 | 72 | 3,20 m | 171 kg | 3 chevaux |
| N° 2 | 2 | 36 | 1,55 m | 76 kg | 1 cheval |
| N° 2 | 3 | 54 | 2,35 m | 115 kg | 2 à 3 chevaux |
| N° 2 | 4 | 72 | 3,20 m | 154 kg (chiffre central altéré sur le scan) | 3 chevaux |
| N° 2 léger | 2 | 36 | 1,55 m | 65 kg | 1 cheval |
| N° 2 léger | 3 | 54 | 2,35 m | 99 kg | 2 chevaux |
| N° 2 léger | 4 | 72 | 3,20 m | 132 kg | 2 à 3 chevaux |
| N° 3 | 2 | 30 | 1,55 m | 67 kg | 1 cheval |
| N° 3 | 3 | 45 | 2,35 m | 103 kg | 2 chevaux |
| N° 3 | 4 | 60 | 3,20 m | 140 kg | 3 chevaux |
| N° 4 | 2 | 30 | 1,55 m | 57 kg | 1 cheval |
| N° 4 | 3 | 45 | 2,35 m | 88 kg | 2 petits chevaux |
| N° 4 | 4 | 60 | 3,20 m | 120 kg | 2 à 3 chevaux |
| N° 5 | 2 | 30 | 1,40 m | 43 kg | 1 cheval |
| N° 5 | 3 | 45 | 2,10 m | 65 kg | 1 cheval |
| N° 5 | 4 | 60 | 2,90 m | 90 kg | 2 petits chevaux |
| N° 6 | 2 | 30 | 1,20 m | 28 kg | 1 petit cheval |
| N° 6 | 3 | 45 | 1,80 m | 42 kg | 1 cheval |
| N° 6 | 4 | 60 | 2,45 m | 60 kg | 1 cheval |
| Herse | Compartiments | Dents | Largeur | Poids | Force |
|---|---|---|---|---|---|
| N° 0 | 1 | 24 | 1,00 m | 68 kg | 1 cheval |
| N° 0 | 2 | 48 | 2,10 m | 138 kg | 2 à 3 chevaux |
| N° 0 | 3 | 72 | 3,20 m | 215 kg | 4 chevaux |
| N° 1 | 1 | 24 | 1,00 m | 52 kg | 1 cheval |
| N° 1 | 2 | 48 | 2,10 m | 107 kg | 2 chevaux |
| N° 1 | 3 | 72 | 3,20 m | 164 kg | 3 chevaux |
| N° 2 | 1 | 24 | 1,00 m | 46 kg | 1 cheval |
| N° 2 | 2 | 48 | 2,10 m | 95 kg | 2 chevaux |
| N° 2 | 3 | 72 | 3,20 m | 147 kg | 3 chevaux |
| N° 3 | 1 | 20 | 1,00 m | 42 kg | 1 cheval |
| N° 3 | 2 | 40 | 2,10 m | 86 kg | 2 chevaux |
| N° 3 | 3 | 60 | 3,10 m | 131 kg | 3 chevaux |
| N° 4 | 1 | 20 | 1,00 m | 36 kg | 1 petit cheval |
| N° 4 | 2 | 40 | 2,10 m | 73 kg | 1 cheval |
| N° 4 | 3 | 60 | 3,10 m | 112 kg | 2 chevaux |
| N° 5 | 1 | 20 | 0,95 m | 27 kg | 1 petit cheval |
| N° 5 | 2 | 40 | 1,85 m | 55 kg | 1 cheval |
| N° 5 | 3 | 60 | 2,85 m | 86 kg | 2 chevaux |
| N° 6 | 1 | 20 | 0,80 m | 18 kg | 1 tout petit cheval |
| N° 6 | 2 | 40 | 1,65 m | 36 kg | 1 petit cheval |
| N° 6 | 3 | 60 | 2,50 m | 56 kg | 1 cheval |
Dents de rechange
Le catalogue de 1921-1922 consacre une page aux dents de herses en Z, pour herses en acier comme pour herses en bois, vendues au poids. Cinq formes de collet sont proposées pour les herses en acier — carré, à ergot, ovale ou à double ergot, rond, rond à embase diagonale — et une forme à collet carré pour les herses en bois. Les dents peuvent être fournies pointées ou non et, sur demande, à longueur donnée ; la commande doit indiquer la longueur de la dent embase comprise (cote A), la grosseur de la dent carrée, la longueur de la tige taraudée au-dessous de l'embase (cote B) et la forme de la dent et du collet (Puzenat, 1921).
Dimensions des dents de rechange (catalogue 1921-1922, millimètres)
| Grosseur de la dent carrée | 11 et 12 | 13 et 14 | 15 et 16 | 17 et 18 | 19 et 20 |
|---|---|---|---|---|---|
| Longueur A pour dents pointées | 142 | 165 | 172 | 183 | 205 |
| Longueur B de la partie taraudée | 28 ou 38 | 32 ou 42 | 36 ou 46 | 42 ou 52 | 55 ou 65 |
| Diamètre de la tige taraudée | 10 | 12 | 14 | 15 | 17 |
| Grosseur de la dent carrée | 16 | 18 | 20 |
|---|---|---|---|
| Longueur A pour dents pointées | 200 | 210 | 220 |
| Longueur B de la partie taraudée | 90 | 100 | 110 |
| Diamètre de la tige taraudée | 14 | 15 | 17 |
Histoire technique
La herse en Z est l'instrument aux origines de la maison Puzenat : Émile Puzenat en dépose le brevet en 1873 et c'est autour de sa fabrication que se développe la manufacture de Bourbon-Lancy. Quarante ans plus tard, le catalogue de 1912-1913 la présente toujours en trois formes et sept numéros, complétée par la variante flexible à brisures centrales et par les montages sur traîneaux supports articulés créés cette année-là (Puzenat, 1912).
Au catalogue de 1921-1922, sous la marque « C. Puzenat », la gamme est identique — la herse flexible à brisures centrales n'y figure plus dans l'extrait consulté (Puzenat, 1921). Les catalogues consultés ne permettent pas de dater la fin de la production.
Limites
Tout ce qui précède provient de la documentation du constructeur, qui prévient elle-même que « les débits, poids et dimensions ne sont donnés qu'approximativement » (Puzenat, 1921). Dans le tableau de 1921 des herses à trois flèches, le poids du n° 2 à quatre compartiments a son chiffre central altéré sur le scan : la valeur retenue, 154 kg, s'appuie sur le poids homologue de 1912 (153 kg) et reste à confirmer sur un exemplaire du catalogue. Aucune source indépendante décrivant une herse en Z Puzenat conservée ou en service n'a été identifiée.
