La herse à dents inclinables est une herse articulée tout acier construite par Puzenat à Bourbon-Lancy (Saône-et-Loire). Elle se distingue des herses à dents fixes de la maison — au premier rang desquelles la herse en Z — par des leviers qui font pivoter les rangs de dents dans leurs attaches : le conducteur donne aux dents l'inclinaison qui convient au travail, du hersage léger des céréales au hersage énergique après labour, sans changer d'outil ni descendre les régler une à une (Puzenat, 1912 ; Puzenat, 1921).
Elle paraît au catalogue général de 1912-1913 sous le titre de « nouvelle herse articulée à dents inclinables à leviers, tout acier » et reste au catalogue de 1921-1922 sous le nom de modèle 1920. Toutes les données de la présente fiche sont des données de catalogue, annoncées par le constructeur et non vérifiées sur des exemplaires conservés.
Description
Source : C. Puzenat, Extrait du catalogue général 1921-1922, numérisation diffusée par le site tracteurs-someca.fr — domaine public
Le bâti est fait de traverses d'acier assemblées en compartiments articulés, sur lesquelles les dents sont tenues par des attaches pivotantes. Chaque compartiment porte un levier à poignée, verrouillé par un loquet sur un régulateur denté — un secteur cranté qui fixe la position choisie ; la tringle du loquet coulisse dans une glissière et la poignée du levier commande son dégagement par un ressort plat. L'attelage se fait par une barre reliée au châssis par des chaînes (Puzenat, 1912).
Le catalogue de 1912-1913 énonce ainsi la fonction de l'ensemble : « cette herse permet, au moyen de ses leviers, de donner aux dents telle inclinaison que l'on veut suivant le travail à effectuer. C'est ainsi qu'on peut faire un hersage léger pour les céréales et un hersage énergique après labour. » Le texte de 1921-1922 reprend la formule presque à l'identique. Ni la course angulaire des dents, ni leur grosseur, ni leur longueur ne sont publiées ; le catalogue ne donne pas non plus l'écartement des rangs (Puzenat, 1921).
Modèles et dimensions
Quatre modèles sont proposés, numérotés R. 1 à R. 4, en un ou deux compartiments : les numéros pairs sont les modèles à un compartiment, les impairs les modèles à deux. La gamme est rigoureusement la même aux deux catalogues — mêmes numéros, mêmes nombres de dents, mêmes largeurs — et seule la masse du R. 1 diffère (Puzenat, 1912 ; Puzenat, 1921).
| Modèle | Compartiments | Dents | Largeur | Poids 1912 | Poids 1921 |
|---|---|---|---|---|---|
| R. 1 | 2 | 60 | 3,10 m | 125 kg | 120 kg |
| R. 2 | 1 | 30 | 1,50 m | 60 kg | 60 kg |
| R. 3 | 2 | 50 | 2,35 m | 102 kg | 102 kg |
| R. 4 | 1 | 25 | 1,15 m | 52 kg | 52 kg |
Aucun des deux catalogues ne publie de force d'attelage pour cette herse, alors qu'il en publie une pour toutes les autres herses de la gamme : la donnée est non publiée.
Modèle 1920
Le catalogue de 1921-1922 présente l'instrument sous l'appellation « modèle 1920 » et signale une modification de fabrication en une phrase : « dans le modèle 1920, nous avons supprimé toutes les pièces de fonte malléable et les avons remplacées par des pièces en acier forgé » (Puzenat, 1921). Le catalogue ne précise pas quelles pièces étaient concernées ; la nomenclature de rechange de 1912-1913 en désigne plusieurs qui s'y prêtent — chapes d'articulation, régulateur denté, attaches de dents.

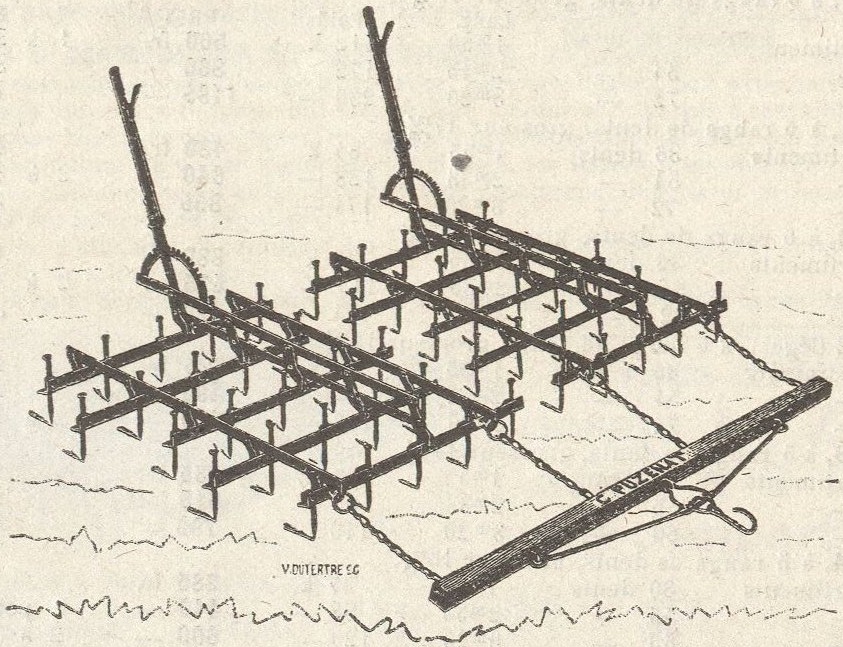

La seule conséquence chiffrée constatable entre les deux catalogues est l'allègement du R. 1, de 125 à 120 kg ; les trois autres modèles conservent leur masse annoncée. La gravure du catalogue de 1921-1922 montre deux leviers pour deux compartiments, chacun sur son secteur denté.
Organes et nomenclature
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

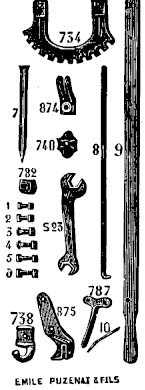

Le catalogue de 1912-1913 publie, avec une planche des pièces (figure 74), la nomenclature de rechange de cette herse. Elle est reproduite ci-dessous ; le tarif qui l'accompagne n'est pas repris ici (Puzenat, 1912).
Nomenclature des pièces de rechange
| N° | Désignation |
|---|---|
| 1 à 6 | Série de boulons, la pièce |
| 7 | Dent en acier |
| 8 | Tringle du loquet |
| 9 | Levier |
| 10 | Ressort plat de la poignée |
| 734 | Régulateur denté |
| 738 | Crochet de tirage |
| 740 | Glissière de tringle du loquet |
| 782 | Attache de dent |
| 787 | Poignée à chape du levier |
| 874 | Chape d'articulation |
| 875 | Chape double d'articulation |
| S23 | Clé |
Histoire technique
La herse à dents inclinables est donnée pour nouvelle au catalogue de 1912-1913, où elle partage sa page avec la herse à hérissons et le traîneau acier à quatre roues. Elle vient s'ajouter à une gamme de herses articulées déjà fournie, dont elle se sépare par le réglage en marche plutôt que par la graduation en numéros de dents.
Neuf ans plus tard, sous la marque « C. Puzenat », elle occupe la même place au catalogue, avec la même gamme de quatre modèles, la suppression de la fonte malléable pour seule évolution annoncée. Les catalogues consultés ne permettent pas de dater la fin de sa production.
Limites
Tout ce qui précède provient de la documentation du constructeur, qui prévient elle-même que « les débits, poids et dimensions ne sont donnés qu'approximativement » (Puzenat, 1921). La force d'attelage, la grosseur et la longueur des dents, l'amplitude du réglage et le nombre de crans du régulateur ne sont pas publiés. Aucune source indépendante décrivant un exemplaire conservé ou en service n'a été identifiée.
