La herse à hérissons est une herse roulante à étoiles construite par Puzenat à Bourbon-Lancy (Saône-et-Loire). Ses organes de travail ne sont pas des dents fixes mais des étoiles d'acier — les « hérissons » — enfilées libres sur des axes carrés et montées sur trois rangs : leur rotation écroûte, brise et émiette les mottes au lieu de les fendre. Le constructeur la qualifie d'« écroûteuse et pulvérisante » et la range parmi les instruments de reprise superficielle, entre la herse proprement dite et le rouleau (Puzenat, 1912 ; Puzenat, 1921).
Elle produit, selon le catalogue, « un travail tout à fait spécial et réellement remarquable, rappelant celui du petit rouleau Croskill qu'elle peut remplacer dans certains cas », et reste « à faible traction » malgré sa masse (Puzenat, 1912) — arguments commerciaux, cités comme tels. Toutes les données de la présente fiche sont des données de catalogue, annoncées par le constructeur et non vérifiées sur des exemplaires conservés.
Description
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

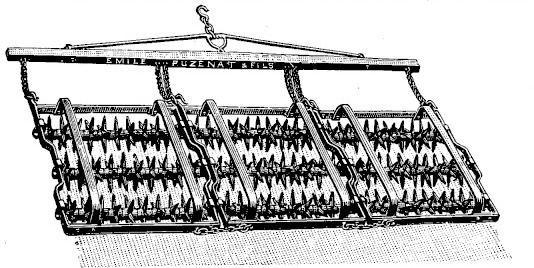

L'instrument se compose de compartiments juxtaposés, chacun monté à trois rangs d'étoiles. Les compartiments sont indépendants les uns des autres et reliés à l'arrière par de petites chaînettes qui leur laissent, selon le catalogue, « la mobilité nécessaire, tout en empêchant le chevauchement et l'écartement » : chacun suit le relief pour son compte, sans monter sur son voisin ni s'en écarter. La même disposition permet de séparer les compartiments pour le transport (Puzenat, 1921).
Les étoiles sont montées sur des axes de section carrée ; les commandes d'étoiles de rechange doivent préciser si le trou carré mesure 92 ou 74 millimètres, ce qui atteste l'existence de deux calibres d'axes au catalogue de 1921-1922. L'étoile et son coussinet figurent l'une et l'autre à la nomenclature des rechanges, aux deux millésimes. Ni le diamètre des étoiles, ni leur nombre par rang, ni la matière des coussinets ne sont publiés.
Emplois annoncés
Le catalogue décrit un emploi « varié », organisé autour de quatre situations. Aux semailles de printemps — betteraves, avoines — la herse passe avant et après le semoir. Après une pluie survenue sur un semis, un ou deux passages brisent la croûte, ce qui permet, selon le constructeur, « aux plantes de percer plus facilement » et leur assure « une levée normale et uniforme » (Puzenat, 1921).
Aux semailles de blé d'automne, l'argument est celui du sol trop humide : à cette époque de l'année, « il est souvent difficile et parfois impossible de rouler les labours » ; un ou deux passages de la herse à hérissons les met en état d'être ensemencés. Au printemps enfin, sur céréales déjà levées, le mouvement de rotation des dents est donné pour butter la plante sans l'arracher et pour tasser la terre autour d'une racine déchaussée par l'hiver. C'est l'emploi le plus délicat des quatre, et le catalogue n'indique ni stade de la culture ni vitesse de travail.
Dispositions de transport
Source : C. Puzenat, Extrait du catalogue général 1921-1922, gravure signée M. T. Rose, numérisation diffusée par le site tracteurs-someca.fr — domaine public
Source : C. Puzenat, Extrait du catalogue général 1921-1922, gravure signée M. T. Rose, numérisation diffusée par le site tracteurs-someca.fr — domaine public
Le catalogue de 1921-1922 livre la herse dans l'une de trois dispositions, à préciser à la commande :

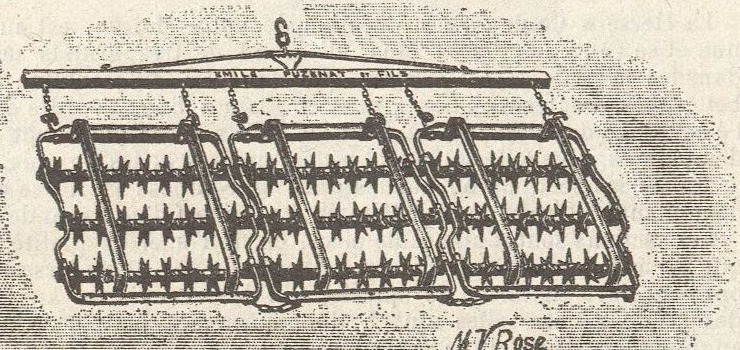

- Deux traîneaux par compartiment (figure 68) : la herse est retournée, puis traînée sur ses patins.

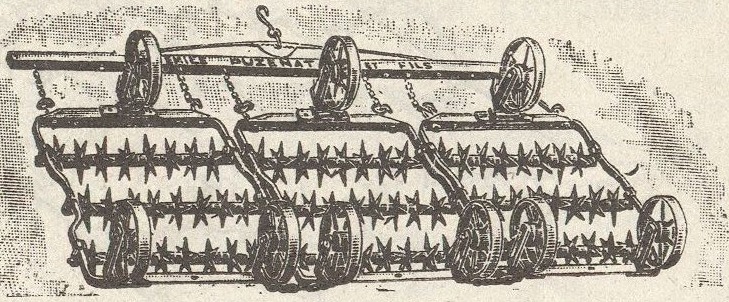

- Trois roues par compartiment (figure 69) : les compartiments sont renversés et accrochés en file. Le catalogue présente ce dispositif comme « des plus commodes » et donne pour avantage qu'il « évite toute possibilité d'accident ».
- Sans traîneaux ni roues, la herse étant alors chargée ou transportée par un autre moyen.
En 1912-1913, une seule disposition figurait au catalogue — deux traîneaux par compartiment — le catalogue distinguant simplement l'instrument avec et sans traîneaux. La herse se prête donc, comme la herse en Z, aux montages de transport que la maison décline aussi en traîneaux supports articulés et en traîneau acier à quatre roues. En 1912, le catalogue ajoute que les compartiments sont « plus faciles à transporter ou à charger sur les voitures » et qu'un seul homme suffit à les charger (Puzenat, 1912).
Dimensions en 1912
| Compartiments | Force | Largeur | Poids sans traîneaux | Poids avec traîneaux |
|---|---|---|---|---|
| 1 | 1 cheval | 0,80 m | 82 kg | 92 kg |
| 2 | 1 cheval | 1,60 m | 165 kg | 185 kg |
| 3 | 2 chevaux | 2,40 m | 250 kg | 280 kg |
| 4 | 3 chevaux | 3,20 m | 330 kg | 370 kg |
Dimensions en 1921
Le tableau de 1921-1922 ajoute la colonne des roues et élargit légèrement l'instrument : le compartiment passe de 0,80 à 0,85 m, et la herse de quatre compartiments de 3,20 à 3,35 m. Les masses annoncées baissent d'un catalogue à l'autre pour les modèles de deux compartiments et plus — 165 puis 160 kg à deux compartiments, 330 puis 324 kg à quatre — sans que le catalogue en donne la raison (Puzenat, 1921).
| Compartiments | Force | Largeur | Poids avec traîneaux | Poids avec roues | Poids sans traîneaux ni roues |
|---|---|---|---|---|---|
| 1 | 1 cheval | 0,85 m | 92 kg | 108 kg | 82 kg |
| 2 | 1 cheval | 1,70 m | 180 kg | 212 kg | 160 kg |
| 3 | 2 chevaux | 2,50 m | 272 kg | 320 kg | 242 kg |
| 4 | 3 chevaux | 3,35 m | 364 kg | 428 kg | 324 kg |
Histoire technique
La herse à hérissons figure aux deux catalogues consultés sans changement de principe : mêmes trois rangs d'étoiles, mêmes compartiments indépendants reliés par chaînettes, même gamme de un à quatre compartiments. Le texte de 1921-1922 reprend presque mot pour mot celui de 1912-1913, en le resserrant, et ajoute au titre la mention « Très recommandée » (Puzenat, 1912 ; Puzenat, 1921).
Une évolution est constatable entre les deux millésimes : le montage sur trois roues par compartiment, absent en 1912. Les catalogues consultés ne permettent pas de dater la fin de la production.
Limites
Tout ce qui précède provient de la documentation du constructeur, qui prévient elle-même que « les débits, poids et dimensions ne sont donnés qu'approximativement » (Puzenat, 1921). Le diamètre des étoiles, leur nombre par rang et la profondeur de travail ne sont pas publiés ; la comparaison avec le rouleau Croskill est celle du constructeur, sans mesure à l'appui. Aucune source indépendante décrivant un exemplaire conservé ou en service n'a été identifiée.
Voir aussi
Sources
- Émile Puzenat & Fils, Catalogue général de la manufacture centrale de machines et instruments agricoles. Usines Saint-Denis. Bourbon-Lancy (Saône-&-Loire). N° 19, Nancy, Berger-Levrault, [1912], p. 42, cote CNAM-BIB B 15177, numérisé par le Cnum. Consulté le 18 août 2026.
- C. Puzenat, Extrait du catalogue général 1921-1922, N° 21, Bourbon-Lancy, [1921], p. 33, numérisation (2014) diffusée par le site tracteurs-someca.fr, http://www.tracteurs-someca.fr/ (site servi en HTTP seulement, non lié ici). Consultée le 18 août 2026.
