La herse canadienne « Monopole » est un cultivateur à dents à ressort construit tout acier par Puzenat à Bourbon-Lancy (Saône-et-Loire), que le catalogue général de 1912-1913 intitule « nouvelle herse à ressorts Monopole, tout acier, à socs reversibles ». Ses dents plates recourbées en crosse, terminées par un soc réversible, sont montées non sur des tubes ronds mais sur des barres en fer à U : c'est ce qui la sépare, dans la gamme de la maison, de la herse canadienne « Silex », à laquelle elle ressemble par ailleurs (Puzenat, 1912).
Le nom de « Monopole » désigne aussi, au même catalogue, un râteau à cheval à décharge automatique : les deux instruments n'ont en commun que ce nom de gamme, et l'un n'est pas une variante de l'autre. La herse ne figure pas dans l'extrait du catalogue de 1921-1922 consulté. Toutes les données de la présente fiche sont des données de catalogue, annoncées par le constructeur et non vérifiées sur des exemplaires conservés.

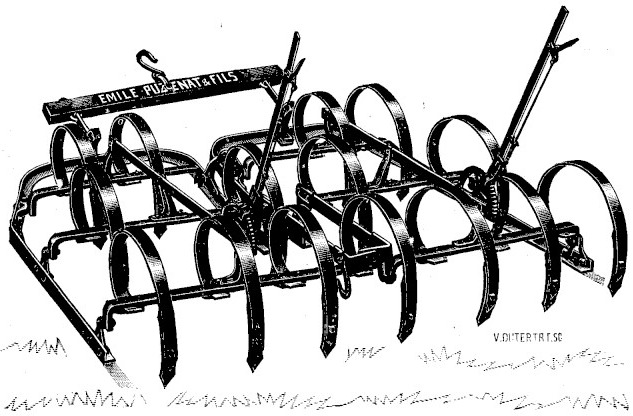

Description
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source
Le bâti est un cadre en cornière d'acier monté sur patins, un grand et un petit selon la nomenclature de rechange, qui porte des barres transversales en fer à U. Les dents s'y fixent par une attache « à réglage facultatif » : l'inclinaison de chaque dent peut être modifiée à la pose, ou laissée telle quelle. Un levier complet, verrouillé par un loquet à ressort sur un régulateur denté, commande le relevage ; un régulateur de tirage règle le point de traction sur la barre d'attelage, qui est en bois ferré (Puzenat, 1912).
Le modèle à une section reçoit des mancherons d'acier — deux bras à poignée réunis par une tringle entretoise — qui permettent de conduire l'instrument à la main. Le modèle à deux sections n'en a pas : chaque section y porte son propre levier de relevage. Le catalogue ne publie aucune masse pour cette herse, dans aucun des deux modèles ; la profondeur de travail et l'écartement des dents ne sont pas publiés non plus.
Dents et socs
Deux dents seulement sont au catalogue, contre trois pour la « Silex » : le modèle C, dent plate, et le modèle D, dent étranglée, que le constructeur recommande. Le catalogue précise que « ces deux dents C et D sont de la même force et, par leur élasticité, peuvent supporter le travail le plus dur » — la différence entre elles tient donc à la forme, non à la résistance annoncée (Puzenat, 1912).
Trois socs les équipent, désignés par leurs sigles à la nomenclature de rechange : S. O., soc réversible ordinaire ; S. E., soc effilé d'un bout pour démousser les prairies ; S. D., lame triangulaire de 0,17 m de large. L'équipement en socs spéciaux S. E. « à pointe effilée d'un seul côté », pour travailler les luzernes et démousser les prairies, se commande en supplément.
Dimensions
Les données s'entendent pour l'instrument complet et varient selon la dent montée. Sur le modèle à une section, la fourniture sans mancherons est proposée en variante (Puzenat, 1912).
| Dents | Largeur de travail | Force |
|---|---|---|
| 5 | 0,60 m | 1 cheval |
| 6 | 0,60 m | 1 cheval |
| 7 | 0,70 m | 1 cheval |
| 8 | 0,80 m | 1 cheval |
| 9 | 0,90 m | 1 à 2 chevaux |
| 10 | 1,00 m | 2 chevaux |
| 11 | 1,10 m | 2 chevaux |
| 12 | 1,20 m | 2 chevaux |
La largeur de 0,60 m est portée deux fois de suite, aux herses de cinq et de six dents, alors que la progression est ensuite régulière de 0,10 m par dent ; la valeur est reproduite telle qu'imprimée.
| Dents | Largeur de travail | Force |
|---|---|---|
| 13 | 1,40 m | 2 chevaux |
| 15 | 1,60 m | 2 chevaux |
| 17 | 1,80 m | 2 à 3 chevaux |
À nombre de dents égal, les deux modèles à deux sections diffèrent de largeur d'une marque à l'autre : 1,40 m pour la « Monopole », 1,50 m pour la « Silex ».
Organes et nomenclature
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

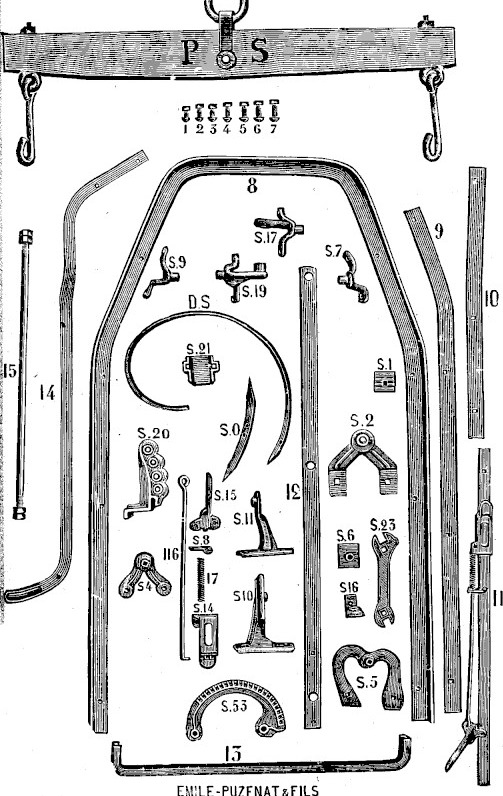

Le catalogue publie, avec une planche des pièces (figure 64), la nomenclature de rechange propre à cette herse. Elle est reproduite ci-dessous ; le tarif qui l'accompagne n'est pas repris ici (Puzenat, 1912).
Nomenclature des pièces de rechange
| N° | Désignation |
|---|---|
| A | Boulon tête fraisée, tige 24/9 |
| 1 | Boulon tête ronde, tige 27/9 |
| 2 | Boulon tête ronde, tige 27/10 |
| 3 | Boulon tête ronde, tige 30/10 |
| 4 | Boulon tête ronde, tige 36/10 |
| 5 | Boulon tête ronde, tige 39/10 |
| 6 | Boulon tête ronde, tige 42/10 |
| 7 | Boulon tête ronde, tige 48/10 |
| 8 | Cadre en cornière acier |
| 9 | Grand patin |
| 10 | Petit patin |
| 11 | Levier complet |
| 12 | Barre d'assemblage et d'articulation |
| 13 | Porte-dents à ressorts U acier, le mètre courant |
| 14 | Bras des mancherons avec poignée, l'un |
| 15 | Tringle entretoise des mancherons |
| 17 | Ressort du loquet de levier |
| 116 | Tringle du loquet de levier |
| S1 | Plaque du régulateur S20 |
| S2 | Support d'arrière, côté droit |
| S4 | Support à culot, côté extérieur (droit ou gauche) |
| S5 | Support de l'arrière côté gauche (mâle) |
| S6 | Assemblage à culot |
| S7 | Support des barres U, côté droit (avant) |
| S8 | Buttée du ressort de levier |
| S9 | Support des barres U, côté gauche (arrière) |
| S10 | Support de levier |
| S11 | Support d'articulation de la bielle |
| S14 | Coulissière du levier |
| S15 | Poignée du levier |
| S16 | Petit support de l'arrière (femelle) allant avec la pièce S5 |
| S17 | Support des barres U, côté gauche (avant) femelle |
| S19 | Support des barres U, côté droit (avant) mâle |
| S20 | Régulateur de tirage |
| S21 | Attache des lames à ressort |
| S23 | Clé |
| S53 | Régulateur denté |
| DS | Dent plate à ressort (seule) |
| — | Dent étranglée à ressort (seule) |
| SO | Soc réversible pour dents |
| SE | Soc effilé d'un bout, pour démousser les prairies |
| SD | Lame triangulaire de 0,17 m de large |
| PS | Barre d'attelage complète, 13, 15 ou 17 dents |
| — | Barre d'attelage (bois seulement) |
Histoire technique
La herse à ressorts « Monopole » est donnée pour nouvelle au catalogue de 1912-1913, où elle occupe deux pages juste après les cinq pages de la « Silex ». Les deux instruments partagent l'argumentaire — « solidité absolue et travail supérieur garantis », « se méfier des imitations », « exiger la marque » — et le même appareil de socs réversibles, mais diffèrent par le porte-dents, par le nombre de modèles de dents et par l'étendue de la gamme : la « Monopole » ne se fait ni sur roulettes, ni à trois sections (Puzenat, 1912).
Elle ne figure plus dans l'extrait du catalogue de 1921-1922 consulté, où seule la « Silex » représente les herses à dents à ressort. Cet extrait ne couvrant pas l'intégralité du catalogue, l'absence ne vaut pas preuve d'abandon ; les catalogues consultés ne permettent pas de dater la fin de la production.
Limites
Tout ce qui précède provient de la documentation du constructeur, qui prévient elle-même que « les débits, poids et dimensions ne sont donnés qu'approximativement » (Puzenat, 1921). Aucune masse n'est publiée pour cet instrument, ce qui interdit toute comparaison de poids avec les autres herses de la gamme ; la section des barres en U, la longueur des dents et la profondeur de travail ne le sont pas davantage. Aucune source indépendante décrivant un exemplaire conservé ou en service n'a été identifiée.
Voir aussi
Sources
- Émile Puzenat & Fils, Catalogue général de la manufacture centrale de machines et instruments agricoles. Usines Saint-Denis. Bourbon-Lancy (Saône-&-Loire). N° 19, Nancy, Berger-Levrault, [1912], p. 36 et 37, cote CNAM-BIB B 15177, numérisé par le Cnum. Consulté le 18 août 2026.
- C. Puzenat, Extrait du catalogue général 1921-1922, N° 21, Bourbon-Lancy, [1921], p. 28 et 29, numérisation (2014) diffusée par le site tracteurs-someca.fr, http://www.tracteurs-someca.fr/ (site servi en HTTP seulement, non lié ici). Consultée le 18 août 2026.
