Le cultivateur « L'Universel » est un cultivateur attelé à dents flexibles construit par Puzenat à Bourbon-Lancy (Saône-et-Loire). Il reprend le bâti, les roues et les appareils de relevage de l'extirpateur « Universel », dont les lames rigides sont remplacées par des dents à ressort à socs reversibles. Créé en 1912, il figure aux deux catalogues généraux consultés (Puzenat, 1912 ; Puzenat, 1921).
Le constructeur le présente comme « le plus énergique des instruments de ce genre » et met en avant ses « roues et dents hautes », gage à ses yeux d'un « travail supérieur sans bourrage » (Puzenat, 1912) — arguments commerciaux, cités comme tels. Toutes les données de la présente fiche sont des données de catalogue, annoncées par le constructeur et non vérifiées sur des exemplaires conservés.
Description

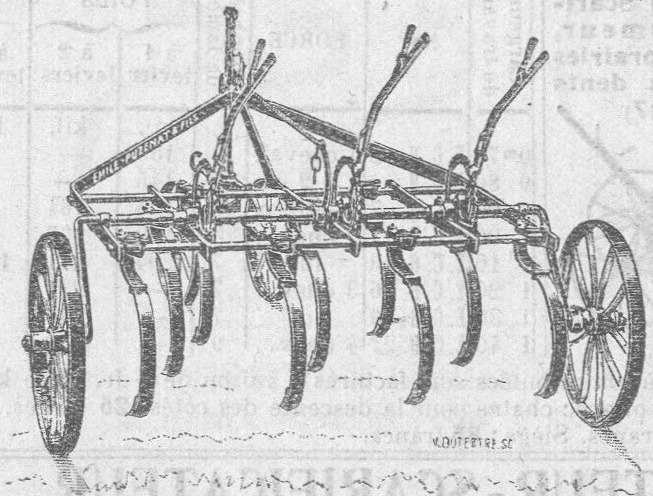

Source : C. Puzenat, Extrait du catalogue général 1921-1922, numérisation diffusée par le site tracteurs-someca.fr — domaine public
Les dents sont des lames d'acier recourbées, montées deux à deux sur une attache en fonte malléable clavetée sur les traverses du bâti et reliées par un anneau ; un petit ressort complète la grande dent. Elles existent en deux formes : plate, de section constante, et étranglée, amincie en un point pour lui donner plus de souplesse (figure 34 du catalogue de 1912). Chaque dent porte un soc reversible que l'on retourne quand un bord est usé ; un soc triangulaire peut s'y substituer.
Comme sur l'extirpateur, les attaches sont clavetées et non boulonnées : elles se déplacent le long des traverses, se remplacent ou se multiplient sans travail de forge. Les traverses existent en 45 mm et 55 mm de large et toute commande de dent complète doit préciser laquelle. La masse à vide va de 129 à 253 kg selon la largeur et le mode de relevage ; l'effort de traction, le diamètre des roues et la voie ne sont publiés dans aucun des deux catalogues.
Relevage
Le cultivateur reçoit les trois modes de relevage brevetés S. G. D. G. de l'extirpateur « Universel » : un levier unique, deux leviers dont un levier d'inclinaison qui n'agit que sur une roue, ou trois leviers dont chacun ne porte qu'un tiers de l'instrument. Les catalogues renvoient sur ce point à la section de l'extirpateur.
La répartition diffère toutefois de celle de l'extirpateur. En 1912, le levier unique et le levier d'inclinaison couvrent les largeurs de 0,70 à 1,30 m, et le montage à trois leviers n'apparaît qu'à partir de 1,30 m ; en 1921, le levier unique et le levier d'inclinaison s'arrêtent à 1,40 m et les trois leviers commencent à 1 m. Au-delà, seul le montage à trois leviers est proposé.
Cultivateur-vigneron

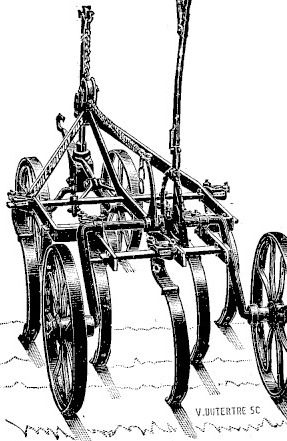

Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source
Le cultivateur-vigneron « Universel » (figure 36 en 1912, figure 25 en 1921) ne diffère que par la voie : les roues suivent les traces des dents extérieures et ne débordent pas sur la largeur du travail, ce qui permet d'approcher les ceps sans les endommager. Le catalogue le donne utilisable dans les vignes à partir de 1,20 m d'écartement des rangs et le recommande aussi en culture ordinaire dans les terres plantées d'arbres.
Il se fait à un seul levier sur toutes les largeurs en 1912, jusqu'à 1 m seulement en 1921 ; le montage à trois leviers est offert à partir de 1,10 m en 1912 et de 1,20 m en 1921. Les poids sont ceux du modèle de culture. Les mancherons se commandent en supplément dans les deux millésimes.
Dimensions
Chaque cellule donne la masse approximative de l'instrument. Trois variantes sont proposées : les dents étranglées en place des dents plates, deux dents supplémentaires qui ajoutent 8 kg, et des roues hautes à l'arrière, qui en ajoutent autant (Puzenat, 1912).
| N° | Dents | Largeur de travail | Avec 1 levier | Avec levier d'inclinaison | Avec 3 leviers |
|---|---|---|---|---|---|
| C. 2 | 5 | 0,70 m | 129 kg | 132 kg | — |
| C. 4 | 5 | 0,80 m | 134 kg | 137 kg | — |
| C. 7 | 5 | 0,90 m | 136 kg | 139 kg | — |
| C. 10 | 5 | 1 m | 138 kg | 141 kg | — |
| C. 13 | 7 | 1,10 m | 148 kg | 151 kg | — |
| C. 16 | 7 | 1,20 m | 158 kg | 161 kg | — |
| C. 19 | 7 | 1,30 m | 160 kg | 163 kg | 185 kg |
| C. 22 | 9 | 1,40 m | — | — | 195 kg |
| C. 23 | 11 | 1,50 m | — | — | 206 kg |
| C. 24 | 13 | 1,70 m | — | — | 243 kg |
| C. 25 | 15 | 1,80 m | — | — | 253 kg |
En 1921-1922, la série est réduite à six numéros et les largeurs progressent de 20 cm en 20 cm de 0,80 à 1,80 m. Le catalogue publie pour la première fois la force d'attelage. Sont proposés en supplément : les dents étranglées, deux dents supplémentaires qui ajoutent 8 kg, un sabot avec chaîne pour la descente des côtes, un frein à patins sur les roues arrière et un siège. Sauf avis contraire, les cultivateurs sont livrés avec dents plates, et chaque commande doit indiquer le numéro, le nombre de leviers et le nombre de dents (Puzenat, 1921).
| Largeur de travail | N° | Force | Dents |
|---|---|---|---|
| 0,80 m | C. 4 | 1 petit cheval | 5 |
| 1 m | C. 10 | 1 cheval | 5 |
| 1,20 m | C. 16 | 2 chevaux | 7 |
| 1,40 m | C. 22 | 2 forts chevaux | 9 |
| 1,60 m | C. 26 | 3 chevaux | 11 |
| 1,80 m | C. 31 | 4 chevaux | 13 |
| N° | Avec 1 levier | Avec levier d'inclinaison | Avec 3 leviers |
|---|---|---|---|
| C. 4 | 135 kg | — | — |
| C. 10 | 141 kg | 143 kg | 167 kg |
| C. 16 | 158 kg | 160 kg | 184 kg |
| C. 22 | 180 kg | 182 kg | 197 kg |
| C. 26 | — | — | 236 kg |
| C. 31 | — | — | 248 kg |
La colonne du nombre de dents est intitulée « nombre de lames » au catalogue de 1921, l'en-tête du tableau de l'extirpateur ayant été conservé.
Dents et socs
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source
Le détail des dents fait l'objet d'une nomenclature propre, avec sa planche (figure 37 du catalogue de 1912). Les commandes de dents complètes devaient indiquer si les traverses de l'instrument avaient 45 ou 55 mm de large. Le catalogue de 1921 ne reprend que la dent complète, plate ou étranglée, d'une masse de 4 kg.
| N° | Désignation |
|---|---|
| 21 | Bride en acier doux des attaches CU1 et CU2 |
| 22 | Dent à ressort seule, plate |
| 22 | Dent à ressort seule, étranglée |
| 23 | Soc reversible |
| 24 | Boulons de soc, l'un |
| 25 | Petit ressort de la grande dent |
| 26 | Dent complète plate |
| 26 | Dent complète étranglée |
| 27 | Soc triangulaire s'adaptant à la place du soc reversible |
| CU1 | Attache en fonte malléable de la dent, pour traverses de 45 mm |
| CU2 | Attache en fonte malléable de la dent, pour traverses de 55 mm |
| CU3 | Anneau qui relie les deux ressorts |
Les autres pièces de rechange sont communes aux extirpateurs, scarificateurs et cultivateurs « L'Universel » : leur nomenclature complète, publiée avec la planche de la figure 33 du catalogue de 1912, est reproduite dans l'article consacré à l'extirpateur.
Histoire technique
Le cultivateur « L'Universel » est annoncé comme une création de 1912 : il vient compléter la gamme des extirpateurs en substituant la dent flexible à la lame rigide sur un châssis déjà éprouvé. La même année, la maison lance sur un principe voisin le cultivateur « Grip », tout acier et sur avant-train, dont les numéros et la gamme sont indépendants.
Neuf ans plus tard, l'instrument est toujours au catalogue, sous la marque « C. Puzenat » adoptée après la mort du fondateur : mêmes dents, même gravure, mais série ramenée de onze numéros à six, largeurs échelonnées tous les 20 cm et montage à trois leviers offert dès 1 m. Les catalogues consultés ne permettent pas de dater la fin de sa production.
Limites
Tout ce qui précède provient de la documentation du constructeur, qui prévient elle-même que « les débits, poids et dimensions ne sont donnés qu'approximativement » et que les gravures ne sont pas toujours la reproduction exacte des machines construites (Puzenat, 1921).
Aucune source indépendante décrivant un cultivateur « L'Universel » conservé ou en service n'a été identifiée. La profondeur de travail, l'effort de traction, le diamètre des roues et la voie restent non publiés ; le catalogue de 1912 ne donne pas non plus la force d'attelage, que seul celui de 1921 indique.
