Le pulvériseur à disques d'acier construit par Puzenat à Bourbon-Lancy (Saône-et-Loire) est un instrument attelé à deux trains de disques concaves montés en biais, destiné selon le constructeur « au recoupage des labours, la pulvérisation et le nivellement du sol ». Il figure au catalogue général de 1912-1913 en quatre largeurs de travail, de 1,30 à 2,30 m, et ne se retrouve pas dans l'extrait du catalogue de 1921-1922 consulté (Puzenat, 1912).
Le constructeur le destine « aux terrains de demi-consistance ainsi que dans les déchaumages légers » — un emploi voisin de celui de la charrue déchaumeuse de la même maison, mais par pulvérisation plutôt que par retournement. Toutes les données de la présente fiche sont des données de catalogue, annoncées par le constructeur et non vérifiées sur des exemplaires conservés.
Description
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

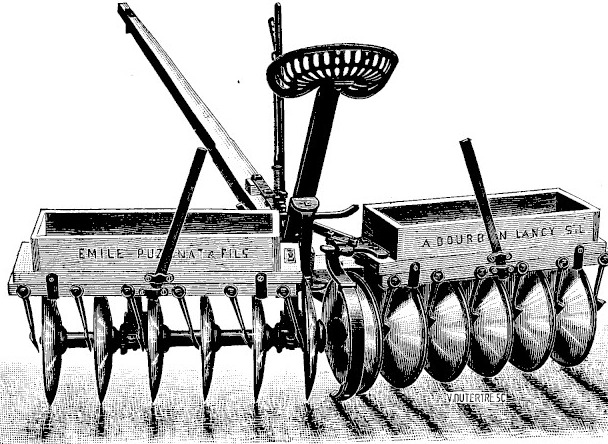

L'instrument se compose de deux trains de disques juxtaposés, portés par un bâti qui reçoit un siège à ressort et les leviers de commande. Les disques sont en acier durci, disposition que le catalogue donne comme leur assurant « une très grande résistance ». Selon le numéro, l'appareil compte de huit à quatorze disques.
Deux caisses rectangulaires en bois sont fixées de part et d'autre du bâti. Elles ne servent pas au transport de graines : le catalogue indique qu'on les charge de pierres lorsqu'on veut obtenir une pénétration plus grande. Un appareil de relevage sur roues, proposé en supplément, permet le transport sur chemin. Ni la masse de l'instrument ni le diamètre des disques ne sont publiés.
Emploi et réglage
Le réglage se fait en marche, par un levier placé à portée du conducteur. Selon la documentation du constructeur, ce levier commande la « position biaise des disques » : en ouvrant ou en refermant l'angle d'attaque des trains, il fait varier la profondeur de travail — ce que le catalogue appelle le réglage « d'entrure ou de terrage ». Le lestage des deux caisses vient en complément quand l'angle seul ne suffit pas.
La force d'attelage annoncée va de deux petits chevaux pour le plus étroit des modèles à trois petits chevaux pour le plus large. Le catalogue précise que la commande doit indiquer si l'on veut l'instrument « disposé pour attelage de bœufs ou de chevaux », les deux dispositions étant livrables indifféremment.
Modèles et largeurs
L'appareil de relevage sur roues, qui sert au transport, ne fait pas partie de l'instrument nu : il se commande en supplément.
| N° | Nombre de disques | Largeur de travail | Force d'attelage |
|---|---|---|---|
| 0 | 8 | 1,30 m | 2 petits chevaux |
| 1 | 10 | 1,65 m | 2 petits chevaux |
| 2 | 12 | 1,95 m | 2 chevaux |
| 3 | 14 | 2,30 m | 3 petits chevaux |
Organes et nomenclature
Le catalogue nomme les pièces sujettes à l'usure et leur donne un numéro, que la commande devait rappeler ; le tarif qui l'accompagne n'est pas repris ici.
| N° | Désignation |
|---|---|
| — | Disque en acier |
| — | Dent flexible complète |
| 128 | Dépatoir |
| 201 | Support à coussinet |
| 202 | Demi-coussinet |
| 203 | Rondelle d'entre-deux à coussinet |
| 204 | Rondelle d'entre-deux |
| 208 | Régulateur denté du levier |
| 209 | Régulateur des tirants |
Limites
Tout ce qui précède provient de la documentation du constructeur, et les qualités avancées — résistance des disques, aptitude aux terrains de demi-consistance — sont les siennes. L'extrait du catalogue de 1921-1922 consulté ne présente pas cet instrument, mais il est partiel : son absence à cette date ne peut pas en être conclue. Aucune source indépendante décrivant un exemplaire conservé n'a été identifiée ; masse, diamètre des disques et profondeur de travail restent non publiés.
Voir aussi
Sources
- Émile Puzenat & Fils, Catalogue général de la manufacture centrale de machines et instruments agricoles. Usines Saint-Denis. Bourbon-Lancy (Saône-&-Loire). N° 19, Nancy, Berger-Levrault, [1912], p. 48, cote CNAM-BIB B 15177, numérisé par le Cnum. Consulté le 18 août 2026.
Liens externes
- Le pulvériseur à disques dans le catalogue Puzenat de 1912-1913, document numérisé et océrisé, sur le Cnum, bibliothèque numérique du Cnam.
