La charrue déchaumeuse construite par Puzenat à Bourbon-Lancy (Saône-et-Loire) est une charrue polysoc portée sur avant-train à roues, destinée au déchaumage — le labour superficiel qui suit la moisson. Le catalogue général de 1912-1913 en présente un « nouveau modèle » décliné en trois versions, deux trisocs et un quadrisoc, travaillant de 4 à 16 cm de profondeur. L'instrument ne se retrouve pas dans l'extrait du catalogue de 1921-1922 consulté (Puzenat, 1912).
Elle vise le même chantier que le pulvériseur à disques de la même maison, mais par retournement du chaume plutôt que par émiettement. Toutes les données de la présente fiche sont des données de catalogue, annoncées par le constructeur et non vérifiées sur des exemplaires conservés.
Description
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

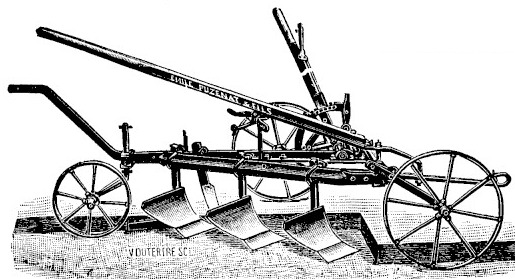

Trois ou quatre corps de labour sont fixés sous une poutre unique, entre des roues d'avant et une roue d'arrière de diamètres inégaux. Chaque corps réunit un soc, un versoir et un coutre d'acier, monté sur un avant-corps que la nomenclature des rechanges distingue en gros et petit modèles. Les versoirs sont faits, selon le catalogue, « d'une qualité spéciale d'acier dur (acier de blindage) ».
Deux dispositifs font l'objet du « principe nouveau » revendiqué par le constructeur. Les roues d'avant sont commandées par un levier agissant sur un dispositif de manœuvre différentiel qui, selon la documentation, « maintient le bâti horizontal, quelle que soit la profondeur du travail et sans que les roues marchent sur le labour » ; le même dispositif relève complètement les socs pour le transport sur chemin. À l'arrière, un gouvernail manœuvrable déplace le crochet d'attelage, ce qui règle la ligne de traction en cours de travail.
Modèles et travail
La largeur de travail publiée va de 0,51 à 0,67 m et la profondeur de 4 à 16 cm, cette dernière n'étant donnée que pour le modèle trisoc EL3. Les masses annoncées sont approximatives. Le catalogue note que le quadrisoc BL4 « peut se transformer en charrue trisoc BL3 en supprimant un soc et en plaçant les trois autres dans les encoches spéciales disposées sur le bâti ».
| Type | Marque | Travail en largeur | Travail en profondeur | Traction, chevaux ou bœufs | Poids approximatif |
|---|---|---|---|---|---|
| Déchaumeuse trisoc | EL3 | 0,67 m | 4 à 16 cm | 2 à 3 | 152 kg |
| Déchaumeuse trisoc | BL3 | 0,51 m | non publié | 2 | 146 kg |
| Déchaumeuse quadrisoc | BL4 | 0,67 m | non publié | 2 à 3 | 158 kg |
Organes et nomenclature
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

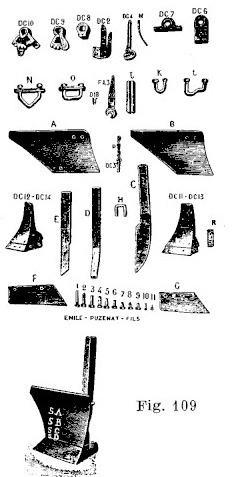

La planche des rechanges donne le détail de la construction, organe par organe, jusqu'à la vis de pression. Elle distingue quatre corps complets — SA et SB, gros corps ordinaire et de derrière pour la charrue EL3 ; SC et SD, petits corps pour les charrues BL3 et BL4 — et fait apparaître que la position d'un corps sur la poutre n'est pas indifférente : le corps de derrière est une pièce distincte de celui de devant. Les avant-corps se déclinent de même en quatre références, gros et petit, de devant et de derrière.
Le relevage repose sur deux engrenages, à quatre et à cinq dents, portés par l'arbre des roues et commandés par le levier ; la roue de derrière se règle par rondelles. Le catalogue publie un tarif de ces rechanges, en francs de 1912, qui n'est pas repris ici : il se consulte sur le document numérisé (Puzenat, 1912). Les commandes devaient rappeler la désignation et le numéro portés au catalogue.
Nomenclature complète des pièces de rechange (catalogue 1912-1913)
| N° | Désignation |
|---|---|
| 1 à 11 | Vis de pression de différentes dimensions |
| A | Versoirs des gros socs SA et SB |
| B | Versoirs des petits socs SC et SD |
| C | Coutre acier |
| D | Tige en acier carrée des avant-corps (fort et léger) |
| E | Cep acier des avant-corps DC12 et DC14 |
| F | Gros soc seul pour avant-corps DC11 et DC12 |
| G | Petit soc seul pour avant-corps DC13 et DC14 |
| H | Bride reliant la tige carrée acier aux versoirs |
| J | Manche bois en 2 pièces |
| K | Bride du levier |
| L | Bride de tirage |
| M | Ressort du levier |
| N | Bride des montants des socs |
| O | Bride du coutre |
| P | Chaîne d'arrêt qui va avec la pièce DC8 |
| R | Petit cep acier des avant-corps DC11 et DC13 |
| D18 | Arrêt de clé |
| DC2 | Agrafe du levier |
| DC3 | Piton d'arrêt qui va avec la pièce DC8 |
| DC4 | Poignée à ressort des leviers |
| DC6 | Palier de l'arbre des roues |
| DC7 | Palier de l'arbre des roues de devant |
| DC8 | Rondelle de réglage de la roue de derrière |
| DC9 | Engrenage à 4 dents |
| DC10 | Engrenage à 5 dents |
| DC11 | Gros avant-corps de devant |
| DC12 | Gros avant-corps de derrière |
| DC13 | Petit avant-corps de devant |
| DC14 | Petit avant-corps de derrière |
| FA3 | Clé |
| SA | Gros corps complet ordinaire pour charrue EL3 |
| SB | Gros corps complet de derrière pour charrue EL3 |
| SC | Petit corps complet ordinaire pour charrues BL3 et BL4 |
| SD | Petit corps complet de derrière pour charrues BL3 et BL4 |
| — | Roue de devant |
| — | Roue de derrière |
Limites
Tout ce qui précède provient de la documentation du constructeur, et les qualités avancées — solidité, précision du travail — sont les siennes. La profondeur de travail n'est publiée que pour un des trois modèles, et la voie comme le diamètre des roues restent non publiés.
L'extrait du catalogue de 1921-1922 consulté ne présente pas cet instrument ; il est partiel, et son absence à cette date ne peut pas en être conclue. Aucune source indépendante décrivant un exemplaire conservé n'a été identifiée.
