La meule à aiguiser vendue par Puzenat à Bourbon-Lancy (Saône-et-Loire) est un touret à grès à poste fixe, destiné selon le constructeur à aiguiser « les lames de faucheuses et de moissonneuses ». Elle est montée sur une auge en fonte et entraînée par engrenages et manivelle. Elle figure au catalogue général de 1912-1913 et à celui de 1921-1922 en un modèle unique renforcé, de diamètre approximatif 0,45 m (Puzenat, 1912 ; Puzenat, 1921).
Ce n'est pas un instrument de travail du sol : comme le broyeur de pommes de terre, c'est un matériel d'atelier de ferme, actionné à la main et posé à demeure. Toutes les données de la présente fiche sont des données de catalogue, annoncées par le constructeur et non vérifiées sur des exemplaires conservés.
Description
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

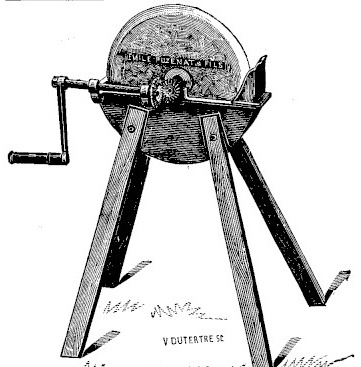

Le disque de grès tourne sur un arbre horizontal serré entre deux rondelles, au-dessus d'une auge en fonte qui tient l'eau d'arrosage ; un garde-eau complète la ferrure. L'entraînement se fait par une manivelle à bras de fonte et un train de deux engrenages, de 17 et de 25 dents selon la nomenclature des rechanges : la démultiplication fait tourner la meule plus vite que la main. Le bâti est formé de montants de bois écartés, livrables séparément comme pièces détachées.
Le grès est annoncé « sélectionné » et de première qualité, et le constructeur revendique un « ajustage et centrage parfaits » — arguments commerciaux, cités comme tels. Le grès de rechange se commande biseauté ou plat. La masse de l'appareil, l'épaisseur de la meule et la contenance de l'auge ne sont publiées dans aucun des deux catalogues consultés.
L'appareil n'existe qu'en un modèle, et le diamètre annoncé — donné comme approximatif — est le même aux deux millésimes.
| Descripteur | Catalogue 1912-1913 | Catalogue 1921-1922 |
|---|---|---|
| Diamètre approximatif de la meule | 0,45 m | 0,45 m |
Organes et nomenclature
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

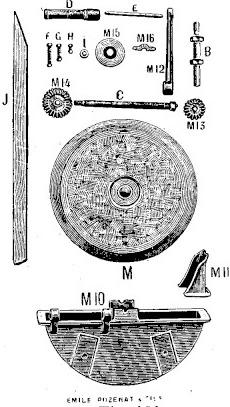

Le catalogue de 1912-1913 publie, avec une planche des pièces (figure 120), la nomenclature complète des rechanges de la meule, jusqu'au grès seul et au pied de bois. Elle est reproduite ci-dessous — les commandes devaient rappeler la désignation et le numéro portés au catalogue ; le tarif qui l'accompagne n'est pas repris ici.
Nomenclature complet des pièces de rechange
| N° | Désignation |
|---|---|
| M. 10 | Auge fonte prête à recevoir la ferrure |
| M. 11 | Garde-eau |
| M. 12 | Manivelle (bras fonte) |
| M. 13 | Engrenage à 17 dents (alésé) |
| M. 14 | Engrenage à 25 dents (alésé) |
| M. 15 | Rondelle de serrage sur la meule, l'une |
| M. 16 | Dessus du coussinet, l'un |
| B | Arbre de la meule, tourné et garni de deux écrous |
| C | Arbre de la meule, tourné |
| D | Manche de manivelle |
| E | Tige de manche |
| FGHL | Boulons divers, l'un |
| J | Pied en bois percé, prêt à poser |
| M | Grès biseauté ou plat, non emballé |
Sources
- Émile Puzenat & Fils, Catalogue général de la manufacture centrale de machines et instruments agricoles. Usines Saint-Denis. Bourbon-Lancy (Saône-&-Loire). N° 19, Nancy, Berger-Levrault, [1912], p. 59, cote CNAM-BIB B 15177, numérisé par le Cnum. Consulté le 18 août 2026.
- C. Puzenat, Extrait du catalogue général 1921-1922, N° 21, Bourbon-Lancy, [1921], p. 46, numérisation (2014) diffusée par le site tracteurs-someca.fr, http://www.tracteurs-someca.fr/ (site servi en HTTP seulement, non lié ici). Consultée le 18 août 2026.
