Le distributeur d'engrais pulvérulents « Le Soleil » est un épandeur attelé construit par Puzenat à Bourbon-Lancy (Saône-et-Loire), présenté au catalogue général de 1912-1913 comme « nouveau » et donné pour « inventé par Émile Puzenat et Fils ». Le constructeur en fait aussi un semoir à la volée, l'appareil semant « toute espèce de grains et graines en général ». Il existe en quatre modèles pour la culture, de 1,50 à 2,50 m de caisse, et en quatre modèles réduits pour la vigne ; il ne se retrouve pas dans l'extrait du catalogue de 1921-1922 consulté (Puzenat, 1912).
Il se distingue du distributeur à hérisson de la même maison par son mode de réglage — un levier sur arc gradué, manœuvrable en marche — et par sa destination : le catalogue le recommande « principalement dans l'épandage des engrais secs et des poudres impalpables ». Toutes les données de la présente fiche sont des données de catalogue, annoncées par le constructeur et non vérifiées sur des exemplaires conservés.
Description
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

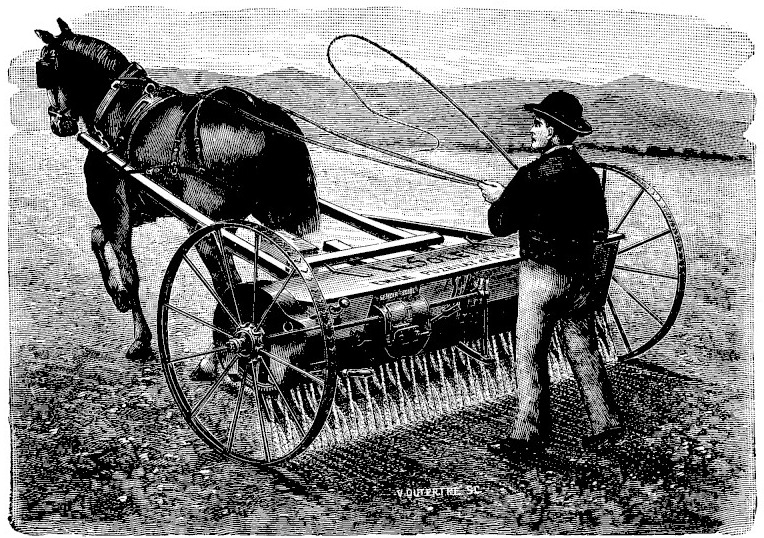

La caisse est longue, basse et placée entre deux grandes roues porteuses, en avant desquelles partent les brancards. Son fond est formé d'un cylindre à lumières que le texte du catalogue donne « en cuivre », afin de le soustraire « à l'oxydation et à l'adhérence de l'engrais » — la nomenclature des pièces de rechange désigne la même pièce comme « cylindre à lumières, en laiton ». Des barres agitatrices garnies de piques, articulées sur un arbre de bascule à fourches, brassent la matière au-dessus des lumières.
Le mécanisme d'entraînement est pris sur la roue gauche et « enveloppé complètement dans des boîtes », disposition que le constructeur donne comme le rendant « inaccessible aux poussières et à la boue ». L'embrayage se fait « instantanément en tournant une manette ». Sous la caisse, un encoffrement de tôles prolongé par une planche descend au ras du sol : l'engrais sort ainsi très près de terre, ce qui limite l'action du vent. La planche est montée à charnière et se replie d'elle-même sur un accident de terrain ; on peut aussi la retourner en arrière et accrocher ses chaînes à des boucles placées à côté des brancards. Pour l'épandage des poussières fines par vent fort, des crochets reçoivent une toile d'adaptation traînant jusqu'à terre, livrée sur commande.
Réglage de l'épandage
Le dosage ne demande pas de changer d'engrenages : « le déplacement d'un petit levier devant un arc gradué correspond au tableau d'épandage ». La plage annoncée va de 30 à 1 500 kg à l'hectare, et le constructeur indique qu'on passe « d'un extrême à l'autre ou à une quantité intermédiaire quelconque instantanément, en marche même si c'est utile ». Il revendique la borne basse comme un fait propre à l'appareil : « il est le seul distributeur qui atteigne le minimum de 30 kilos à l'hectare en nitrate de soude et sels analogues » — argument commercial, cité comme tel.
La caisse du modèle de 2,50 m peut contenir 450 kg de scories ; placée bas, elle se remplit de plain-pied, et la vidange se fait en retournant l'appareil, « en faisant décrire un demi-cercle en l'air aux brancards ». La traction annoncée est faible — « à peine la force d'un cheval » — et une brochure spéciale de mise en marche accompagnait chaque distributeur.
Modèles pour la culture
Les quatre modèles de culture ne diffèrent que par la longueur intérieure de la caisse. Les masses annoncées sont approximatives ; la toile d'adaptation facultative se commande en supplément.
| N° | Longueur intérieure de la caisse | Poids |
|---|---|---|
| 1 | 2,50 m | 400 kg |
| 2 | 2,00 m | 370 kg |
| 3 | 1,80 m | 350 kg |
| 4 | 1,50 m | 340 kg |
Modèle pour la vigne
Une variante est proposée pour les vignes étroites. Deux modifications la distinguent, décrites par le constructeur : les roues sont reportées « en avant et rangées vers l'intérieur de l'appareil » pour qu'elles ne débordent pas la caisse — ce qui permet d'épandre près des ceps sans les heurter — et la longueur totale est réduite « afin qu'il soit plus facile à l'attelage de tourner aux extrémités des rangées de vigne ». Pour le reste, l'appareil est déclaré conforme au modèle de culture.
Les quatre numéros sont appairés à un écartement de rangs, de 1,00 à 1,50 m. La longueur donnée est ici celle de l'extérieur de la caisse, et non de l'intérieur comme pour les modèles de culture ; les poids ne sont pas publiés.
| N° | Longueur extérieure de la caisse | Écartement entre les rangs de vigne |
|---|---|---|
| 4 bis | 1,20 m | 1,50 m |
| 5 | 1,00 m | 1,30 m |
| 6 | 0,90 m | 1,20 m |
| 7 | 0,70 m | 1,00 m |
Organes et nomenclature
Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source

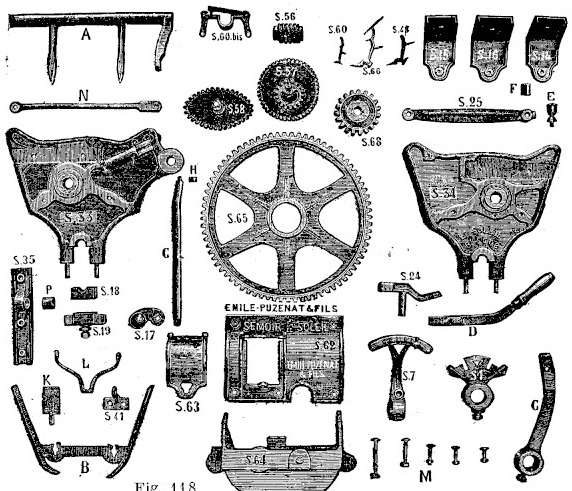

Le catalogue de 1912-1913 publie, avec une planche des pièces (figure 118), la nomenclature complète des rechanges de l'appareil. Elle est reproduite ci-dessous — les commandes devaient rappeler la désignation et le numéro portés au catalogue ; le tarif qui l'accompagne n'est pas repris ici.
Nomenclature complet des pièces de rechange
| N° | Désignation |
|---|---|
| A | Arbre de bascule à fourches |
| B | Chaise-support des barres agitatrices |
| C | Manivelle d'oscillation du fond en cuivre |
| D | Levier à poignée et à index du régulateur |
| E | Graisseur en bronze de palier S35 ou de bielle S25 |
| F | Bague en bronze avec arrêt de la tête de bielle S25 |
| G | Tringle d'embrayage sans galet |
| H | Galet embout de la tringle d'embrayage |
| K | Taquet d'arrêt de côté de la gouttière en bois, muni de sa platine |
| L | Taquet d'arrêt de milieu de la gouttière en bois |
| M | Série de boulons |
| N | Bielle en fer de l'agitateur, s'articulant sur l'engrenage S58 |
| P | Bague en bronze du palier S35 |
| S1 | Éventail-support du fond en cuivre |
| S7 | Support gradué du régulateur |
| S14 | Support en fonte de la limonière, droit |
| S15 | Support en fonte de la limonière, milieu |
| S16 | Support en fonte de la limonière, gauche |
| S17 | Poignée de la tringle d'embrayage |
| S18 | Coussinet de dessous de l'arbre creux du fond en cuivre |
| S19 | Contre-coussinet à vis de pression |
| S24 | Pivot du régulateur |
| S25 | Bielle de l'excentrique de l'arbre horizontal |
| S33 | Flasque en fonte de gauche |
| S34 | Flasque en fonte de droite |
| S35 | Palier de l'arbre horizontal |
| S41 | Support-guide des barres agitatrices |
| S43 | Pique courante de l'agitateur ordinaire |
| S56 | Vis sans fin de l'engrenage S57 |
| S57 | Engrenage double à denture biaise et à pignon excentré, muni de son axe |
| S58 | Engrenage elliptique muni de son axe |
| S60 | Pique de l'agitateur à scories, phosphates et grains |
| S60 bis | Coussinet à fermeture de l'arbre de bascule à fourches |
| S62 | Recouvrement supérieur des engrenages S56, S57 et S58 |
| S63 | Porte de graissage du recouvrement S62 |
| S64 | Enveloppe inférieure fixant les engrenages S57 et S58 |
| S65 | Grande roue d'engrenage de la porteuse gauche |
| S66 | Grande pique de l'agitateur ordinaire |
| S68 | Pignon de l'arbre horizontal |
| — | Cylindre à lumières, en laiton |
Limites
Tout ce qui précède provient de la documentation du constructeur, et les qualités avancées — régularité de l'épandage, usure « presque nulle », supériorité sur les appareils concurrents — sont les siennes. Le « tableau d'épandage » qui fait correspondre la position du levier à la dose ne figure pas au catalogue : il était joint à l'appareil. La largeur de travail, le diamètre des roues et les poids des modèles pour la vigne ne sont pas publiés.
L'extrait du catalogue de 1921-1922 consulté ne présente pas cet instrument ; il est partiel, et son absence à cette date ne peut pas en être conclue. Aucune source indépendante décrivant un exemplaire conservé n'a été identifiée.
Sources
- Émile Puzenat & Fils, Catalogue général de la manufacture centrale de machines et instruments agricoles. Usines Saint-Denis. Bourbon-Lancy (Saône-&-Loire). N° 19, Nancy, Berger-Levrault, [1912], p. 58 et 59, cote CNAM-BIB B 15177, numérisé par le Cnum. Consulté le 18 août 2026.
