Le distributeur d'engrais pulvérulents à hérisson construit par Puzenat à Bourbon-Lancy (Saône-et-Loire) est un épandeur attelé à caisse longitudinale, dont l'engrais est expulsé par un arbre garni de dents — le hérisson. Il figure au catalogue général de 1912-1913 en trois longueurs de caisse, de 2,00 à 2,80 m, et ne se retrouve pas dans l'extrait du catalogue de 1921-1922 consulté (Puzenat, 1912).
Il forme, avec le distributeur « Le Soleil » présenté sur la page suivante du même catalogue, un couple complémentaire : le constructeur écrit que le modèle à hérisson « convient plus spécialement aux engrais humides », là où « Le Soleil » est « principalement recommandé dans l'épandage des engrais secs et des poudres impalpables ». Toutes les données de la présente fiche sont des données de catalogue, annoncées par le constructeur et non vérifiées sur des exemplaires conservés.
Description

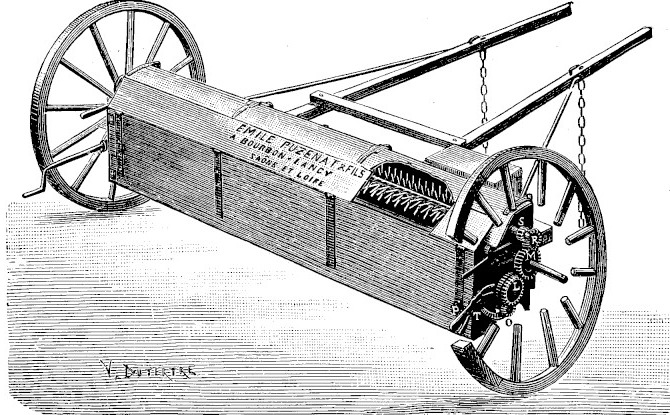

Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source
La caisse qui contient l'engrais est montée mobile entre deux grandes plaques latérales, sur des supports à crémaillère. Elle n'est pas percée d'un fond doseur : c'est elle qui se déplace. À son extrémité tourne l'arbre hérisson, garni de dents d'acier, entraîné depuis les roues par une chaîne d'engrenages, une vis sans fin et un pignon d'embrayage.
Le principe est décrit ainsi par le constructeur : « la caisse qui contient l'engrais étant mobile, monte graduellement et automatiquement, au fur et à mesure que l'instrument avance sur le sol » ; dans ce mouvement ascensionnel, « l'engrais touche constamment les dents de l'arbre hérisson, et celui-ci, par son simple mouvement de rotation, l'expulse régulièrement ». Une capote protège le mécanisme, et un disque indicateur signale la position atteinte.
Réglage du dosage
Le débit ne se règle pas en marche mais au montage : la vitesse de montée de la caisse dépend de la démultiplication choisie. Selon le catalogue, la caisse « peut monter plus ou moins vite, suivant la série d'engrenages qu'on adapte et qui varie d'après la quantité d'engrais à épandre à l'hectare ». La nomenclature des rechanges confirme cette organisation : les pignons y figurent par « groupe de pignons de 10 à 30 dents ».
Le constructeur indique qu'« une instruction est envoyée pour cela » avec chaque appareil : la table de correspondance entre la série d'engrenages et la dose à l'hectare ne figure pas au catalogue, et les doses minimale et maximale ne sont pas publiées. La force d'attelage ne l'est pas davantage.
Modèles
Les trois modèles ne diffèrent que par la longueur de la caisse. Les masses annoncées sont approximatives.
| N° | Longueur de la caisse | Poids |
|---|---|---|
| 1 | 2,80 m | 450 kg |
| 2 | 2,50 m | 420 kg |
| 3 | 2,00 m | 400 kg |
Organes et nomenclature

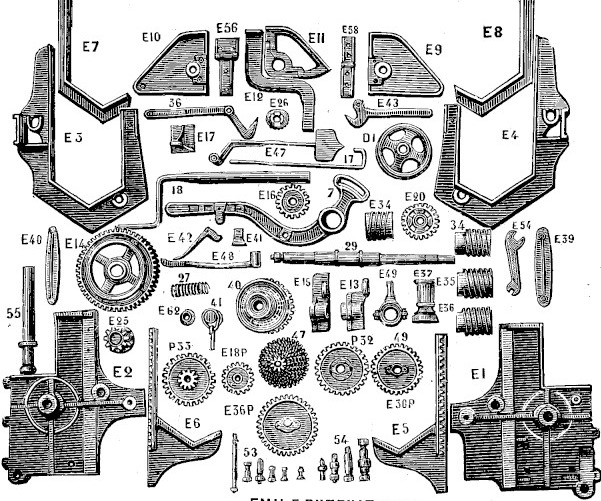

Source : Cnum — Conservatoire numérique des Arts et Métiers, cote CNAM-BIB B 15177 — domaine public ; réutilisation non commerciale libre avec mention de la source
Le catalogue de 1912-1913 publie, avec une planche des pièces (figure 115), la nomenclature complète des rechanges de l'appareil, descendue jusqu'à la dent du hérisson. Elle est reproduite ci-dessous ; les commandes devaient rappeler la désignation et le numéro portés au catalogue. Le catalogue en publie aussi le tarif, qui n'est pas repris ici.
Nomenclature complet des pièces de rechange
| N° | Désignation |
|---|---|
| 7 | Grand levier mobile |
| 17 | Arrêt mobile de la capote |
| 18 | Manivelle |
| 27 | Ressort du manchon de débrayage |
| 29 | Grand arbre manivelle |
| 34 | Vis sans fin à triple filet |
| 36 | Crochet côté gauche de la capote |
| 40 | Moyeu en fonte avec son engrenage M, le kilo |
| 41 | Chapeau avec sa clavette |
| 47 | Groupe de pignons de 10 à 30 dents, le kilo |
| E1 | Grande plaque côté gauche |
| E2 | Grande plaque côté droit |
| E3 | Grand support de caisse, partie fixe gauche |
| E4 | Grand support de caisse, partie fixe droite |
| E5 | Support crémaillère côté gauche |
| E6 | Support crémaillère côté droit |
| E7 | Support de la caisse mobile côté gauche |
| E8 | Support de la caisse mobile côté droit |
| E9 | Côté gauche de la capote avec son coussinet |
| E10 | Côté droit de la capote avec son coussinet |
| E11 | Support mobile de la capote avec son coussinet |
| E12 | Support fixe du milieu de la capote |
| E13 | Support coudé de l'arbre manivelle |
| E14 | Grande roue denture biaise B avec la vis sans fin A de débrayage |
| E15 | Support droit de l'arbre manivelle |
| E16 | Pignon se fixant sur le bord du levier mobile |
| E17 | Support du disque |
| E18 P | Engrenage intermédiaire simple 18 dents |
| E20 | Pignon 21 dents biaises D, dit pignon d'embrayage |
| E25 | Pignon de crémaillère |
| E26 | Pignon de l'arbre à hérisson |
| E30 P | Engrenage intermédiaire 30 dents |
| E34 | Vis sans fin double pas du petit arbre |
| E35 | Vis sans fin double filet |
| E36 | Vis sans fin simple filet |
| E36 P | Grand engrenage intermédiaire spécial 36 dents |
| E37 | Manchon de débrayage E |
| E39 | Plaque support milieu de la caisse |
| E40 | Plaque de renfort de la caisse |
| E41 | Arrêt mobile à vis de pression |
| E42 | Poignée arrêt du grand levier mobile |
| E43 | Crochet du côté droit de la capote |
| E47 | Disque indicateur et son ressort |
| E48 | Coulisseau de débrayage C |
| E49 | Collier double s'ajustant sur le manchon clé E |
| E54 | Clé double |
| E56 | Charnière de la capote du milieu |
| E58 | Charnière de la capote de côté |
| E62 | Rondelle de buttée de ressort |
| D1 | Volant à main |
| P32 | Engrenage porte-intermédiaire |
| P33 | Engrenage intermédiaire double 12 dents |
| 55 | Fusée d'essieu |
| — | Dent en acier du hérisson |
Limites
Tout ce qui précède provient de la documentation du constructeur. Les doses d'épandage réalisables, la largeur de travail, le diamètre des roues et la force d'attelage ne sont pas publiés : seule la longueur de la caisse distingue les trois modèles au catalogue.
L'extrait du catalogue de 1921-1922 consulté ne présente pas cet instrument ; il est partiel, et son absence à cette date ne peut pas en être conclue. Aucune source indépendante décrivant un exemplaire conservé n'a été identifiée.
Sources
- Émile Puzenat & Fils, Catalogue général de la manufacture centrale de machines et instruments agricoles. Usines Saint-Denis. Bourbon-Lancy (Saône-&-Loire). N° 19, Nancy, Berger-Levrault, [1912], p. 57 et 58, cote CNAM-BIB B 15177, numérisé par le Cnum. Consulté le 18 août 2026.
